1000 केवीए तेल में डूबे ट्रांसफार्मर का वजन कितना होता है? वजन और सामान्य डेटा को प्रभावित करने वाले कारक

विद्युत सबस्टेशन या औद्योगिक बिजली उन्नयन की योजना बनाते समय, आपके उपकरण की भौतिक विशिष्टताओं को समझना उतना ही महत्वपूर्ण है जितना कि विद्युत रेटिंग। हमें प्राप्त होने वाले सबसे अधिक प्रश्नों में से एक है:"1000 केवीए तेल में डूबे ट्रांसफार्मर का वजन कितना होता है?"वजन शिपिंग लागत और क्रेन आवश्यकताओं से लेकर इंस्टॉलेशन पैड के संरचनात्मक डिजाइन तक हर चीज को प्रभावित करता है।



एक पेशेवर के रूप में, टियर-11000 केवीए तेल में डूबा हुआ ट्रांसफार्मर निर्माता,जीएनईईउच्च प्रदर्शन वितरण समाधानों की इंजीनियरिंग में विशेषज्ञता है जो IEC 60076 और ANSI/IEEE जैसे वैश्विक मानकों को पूरा करते हैं। हमारे राज्य के {{3} {4} {{5} कला कारखाने से संचालन करते हुए, हम पारदर्शी तकनीकी डेटा के साथ सटीक {6} इंजीनियर ट्रांसफार्मर प्रदान करते हैं ताकि यह सुनिश्चित हो सके कि आपके प्रोजेक्ट की लॉजिस्टिक्स निर्बाध है।



इस गाइड में, हम विशिष्ट वजन श्रेणियों और विशिष्ट घटकों को तोड़ेंगे जो 1000 केवीए इकाई के कुल द्रव्यमान में योगदान करते हैं।





ए का कुल वजन1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरकोई एक निश्चित संख्या नहीं है. यह निर्माता के डिज़ाइन, दक्षता वर्ग और सबसे महत्वपूर्ण रूप से उपयोग की जाने वाली वाइंडिंग सामग्री के आधार पर भिन्न होता है।



सामान्य वज़न अनुमान

औसतन, एक मानक1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरके बीच वजन होगा1,800 किग्रा और 2,800 किग्रा (लगभग {{4%),968 पाउंड से 6,172 पाउंड).

• एल्यूमिनियम -घाव इकाइयाँआमतौर पर इस स्पेक्ट्रम के हल्के सिरे पर गिरते हैं (लगभग . 1, 800 किलोग्राम - 2, 200 किलोग्राम)।
• तांबे की -घाव इकाइयाँधातु के घनत्व के कारण काफी भारी होते हैं (लगभग . 2, 300 किग्रा {{2%), 800 किग्रा)।



इन आंकड़ों में "परिवहन भार" (तेल वाली इकाई) और "सक्रिय भाग" (कोर और कॉइल) शामिल हैं। यह सुनिश्चित करने के लिए कि आपके परिवहन वाहन और फाउंडेशन को उचित रेटिंग दी गई है, इन विविधताओं को समझना आवश्यक है।



1000 केवीए तेल में डूबे ट्रांसफार्मरों का वजन किया जा रहा है





कई आंतरिक घटक अंतिम स्केल रीडिंग को निर्देशित करते हैं1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर. एक निर्माता के रूप में, जीएनईई संरचनात्मक अखंडता के साथ दक्षता को संतुलित करने के लिए इन घटकों को अनुकूलित करता है।



सक्रिय भाग (कोर और वाइंडिंग्स)

सक्रिय भाग सबसे भारी आंतरिक घटक है। इसमें सिलिकॉन स्टील कोर और प्रवाहकीय वाइंडिंग शामिल हैं।



• कोर:नुकसान को कम करने के लिए उच्च {{0}गुणवत्ता, ठंडा {{1}रोल्ड ग्रेन {{2}ओरिएंटेड (सीआरजीओ) सिलिकॉन स्टील का उपयोग किया जाता है। 1000 केवीए इकाई के लिए, अकेले कोर का वजन 800 किलोग्राम से अधिक हो सकता है।



• द विंडिंग्स:जैसा कि पिछले गाइडों में चर्चा की गई है, तांबा एल्युमीनियम की तुलना में अधिक सघन होता है। जबकि समान धारा का संचालन करने के लिए एल्यूमीनियम वाइंडिंग को भौतिक रूप से बड़ा होना चाहिए, उसी रेटिंग की तांबे की वाइंडिंग के परिणामस्वरूप अभी भी भारी समग्र ट्रांसफार्मर प्राप्त होगा।



इन्सुलेशन तेल की मात्रा

"तेल में डूबा हुआ" पहलू पर्याप्त वजन जोड़ता है। तेल दो उद्देश्यों को पूरा करता है: इन्सुलेशन और शीतलन। ए1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरआम तौर पर बीच की आवश्यकता होती है400 व 600 लीटर ट्रांसफार्मर तेल. यह देखते हुए कि ट्रांसफार्मर तेल का घनत्व लगभग 0.85 किग्रा/लीटर है, तेल कुल वजन में लगभग 340 किग्रा से 510 किग्रा जोड़ता है।





का आवास1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरसक्रिय भाग और भारी इन्सुलेटिंग तेल को बिना लीक किए या दबाव में विकृत किए रखने के लिए पर्याप्त मजबूत होना चाहिए।



स्टील टैंक वजन

टैंक का निर्माण उच्च श्रेणी के कार्बन स्टील प्लेटों से किया गया है। 1000 केवीए इकाई के लिए एक प्रबलित टैंक की आवश्यकता होती है जिसकी मोटाई आमतौर पर 5 मिमी से 8 मिमी तक होती है। बेस फ्रेम और शीर्ष कवर सहित टैंक, कुल वजन में कई सौ किलोग्राम जोड़ता है।

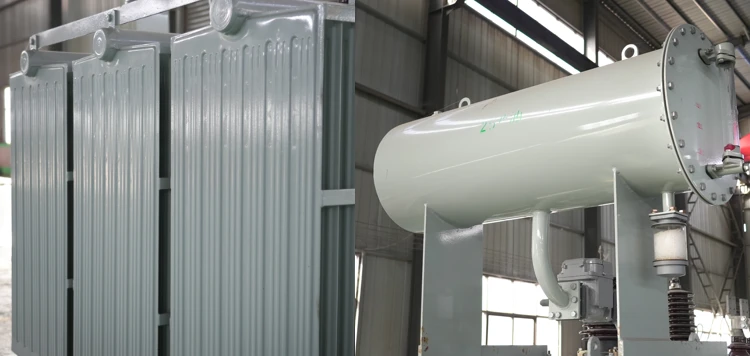

कूलिंग रेडिएटर्स (फिन्स)

ऑपरेशन के दौरान उत्पन्न गर्मी को ख़त्म करने के लिए,1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरनालीदार पंख या रेडिएटर की सुविधा। ये घटक वायु शीतलन के लिए सतह क्षेत्र को बढ़ाते हैं। क्योंकि वे स्टील से बने होते हैं और तेल से भरे होते हैं, वे इकाई के "गीले वजन" में महत्वपूर्ण योगदान देते हैं।



जीएनईई में, हम यह सुनिश्चित करने के लिए स्वचालित वेल्डिंग का उपयोग करते हैं कि ये रेडिएटर लीक-प्रूफ और संरचनात्मक रूप से मजबूत हों।





1000 केवीए ट्रांसफार्मर के लिए स्टील टैंक और नालीदार कूलिंग फिन को असेंबल करते तकनीशियन





आपकी इंजीनियरिंग टीम की योजना में मदद के लिए, यहां GNEE के लिए एक मानक डेटा तालिका है1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर(मानक 10kV से 0.4kV)।

विवरण	कॉपर वाइंडिंग (जीएनईई एसटीडी)	एल्यूमिनियम वाइंडिंग (जीएनईई एसटीडी)
कुल वजन (लगभग)	2,450 किग्रा	1,950 किग्रा
तेल का वजन	480 किग्रा	520 किग्रा (बड़ा टैंक)
सक्रिय भाग का वजन	1,350 किग्रा	950 किग्रा
टैंक और सहायक उपकरण	620 किग्रा	480 किग्रा
आयाम (एल एक्स डब्ल्यू एक्स एच)	1750 x 1100 x 1450 मिमी	1850 x 1200 x 1500 मिमी
शीतलन प्रकार	ओनान	ओनान

नोट: ये मान विशिष्ट अनुमान हैं। विशिष्ट भार दक्षता आवश्यकताओं पर निर्भर करते हैं (उदाहरण के लिए, टियर 2 बनाम मानक हानि)





जब आप GNEE को अपने रूप में चुनते हैं1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरनिर्माता, आप सटीकता चुन रहे हैं। हम अपनी फैक्ट्री छोड़ने से पहले विस्तृत "जैसा कि निर्मित" चित्र और वजन प्रमाण पत्र प्रदान करते हैं।



विशेषज्ञता और विश्वसनीयता

हमारे इंजीनियर यह सुनिश्चित करने के लिए उन्नत सीएडी और इलेक्ट्रोमैग्नेटिक सिमुलेशन सॉफ्टवेयर का उपयोग करते हैं कि प्रत्येक ग्राम सामग्री1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरएक उद्देश्य पूरा करता है. हम अनावश्यक वजन बढ़ाने के लिए न तो जरूरत से ज्यादा इंजीनियर बनते हैं और न ही सुरक्षा से समझौता करते हैं। हमारा कारखाना ISO 9001 गुणवत्ता प्रबंधन प्रणालियों का पालन करता है, यह सुनिश्चित करते हुए कि आपको प्राप्त होने वाला ट्रांसफार्मर उद्धरण में दिए गए विनिर्देशों से मेल खाता है।



सुरक्षित परिवहन और स्थापना

सटीक जानना1000 केवीए तेल में डूबे ट्रांसफार्मर का वजनसुरक्षित संचालन के लिए महत्वपूर्ण है। हम भारी लिफ्टिंग लग्स और स्किडिंग या रोलिंग के लिए उपयुक्त एक प्रबलित बेस फ्रेम प्रदान करते हैं। हमारी पैकेजिंग अंतरराष्ट्रीय समुद्री माल ढुलाई के लिए डिज़ाइन की गई है, जिसमें वैक्यूम सीलबंद सुरक्षा और मजबूत लकड़ी या स्टील फ्रेम का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि यूनिट सही स्थिति में आए।





क्या उच्च -दक्षता वाले 1000 केवीए ट्रांसफार्मर का वजन अधिक होता है?
सामान्यतः, हाँ. कम नुकसान प्राप्त करने के लिए, निर्माता अक्सर कोर में अधिक सिलिकॉन स्टील और वाइंडिंग में अधिक प्रवाहकीय सामग्री का उपयोग करते हैं, जिससे कुल हानि बढ़ जाती है।1000 केवीए तेल में डूबे ट्रांसफार्मर का वजन.



क्या जीएनईई विशिष्ट साइट बाधाओं के लिए वजन को अनुकूलित कर सकता है?
जबकि भौतिक नियम यह सीमित करते हैं कि ट्रांसफार्मर कितना हल्का हो सकता है, हम छतों या मोबाइल सबस्टेशनों के लिए विशिष्ट वजन वितरण आवश्यकताओं को पूरा करने के लिए टैंक आयाम और रेडिएटर लेआउट को अनुकूलित कर सकते हैं।



1000 केवीए ट्रांसफार्मर का वजन कितना होता है?

6800 पाउंड.

केवीए 1000/1330। एस/एन जीओ# एमवीजी 02269. वजन6800 पाउंड.



1000 kVA ट्रांसफार्मर की धारा कितनी होती है?

415V पर 1000 kVA ट्रांसफार्मर के लिए, पूर्ण लोड करंट है~1392A, 1044ए पर 75% लोड के साथ। त्वरित अनुमान के लिए सामान्य नियम का उपयोग करें: I ≈ kVA × 1.4 (1400A)



1000 केवीए ट्रांसफार्मर कितने एम्पीयर का होता है?

1000 केवीए ट्रांसफार्मर का उपयोग आम तौर पर एक उच्च {1}वोल्टेज बिजली आपूर्ति लाइन को कम {2}वोल्टेज बिजली आपूर्ति लाइन में बदलने की प्रक्रिया में किया जाता है। यह ट्रांसफार्मर की स्पष्ट शक्ति (केवीए) के लिए माप की इकाइयों के रूप में किलोवोल्ट एम्पीयर का उपयोग करता है। यह 120 और के वोल्टेज को झेलने में सक्षम है8333 का एम्परेज



1000kva ट्रांसफार्मर क्या है?

एक 1000 केवीए का ट्रांसफार्मर हैएक विद्युत उपकरण जो 1000 केवीए (किलो वोल्ट एम्पीयर) की क्षमता पर संचालित होता है. केवीए रेटिंग विद्युत शक्ति को संभालने के लिए ट्रांसफार्मर की अधिकतम क्षमता को इंगित करती है। इस प्रकार के ट्रांसफार्मर का उपयोग आम तौर पर मध्यम से - उच्च शक्ति अनुप्रयोगों के लिए किया जाता है जहां वोल्टेज विनियमन महत्वपूर्ण होता है।







की गणना1000 केवीए तेल में डूबे ट्रांसफार्मर का वजनयह आपकी खरीद प्रक्रिया में एक महत्वपूर्ण कदम है, जो आपकी नींव के डिजाइन से लेकर आपकी निचली रेखा तक हर चीज को प्रभावित करता है। चाहे आप कॉम्पैक्ट वजन और दक्षता के लिए तांबे की घाव वाली इकाई चुनें या हल्के प्रोफाइल और लागत बचत के लिए एल्युमीनियम की घाव वाली इकाई चुनें, जीएनईई सुनिश्चित करता है कि उच्चतम विनिर्माण मानकों को पूरा किया जाए।

एक उद्धरण का अनुरोध करें



एक अग्रणी फैक्ट्री प्रत्यक्ष आपूर्तिकर्ता के रूप में, जीएनईई आपके प्रोजेक्ट को ट्रैक पर रखने के लिए आवश्यक पारदर्शिता, तकनीकी दस्तावेज़ीकरण और प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है।



क्या आपको अपने विशिष्ट 1000 केवीए प्रोजेक्ट के लिए सटीक आयाम और वजन की आवश्यकता है? आज ही GNEE के विशेषज्ञों से संपर्क करें! हमारी टीम 24 घंटों के भीतर एक विस्तृत तकनीकी डेटाशीट और एक फ़ैक्टरी {{0}डायरेक्ट कोटेशन प्रदान करेगी.
