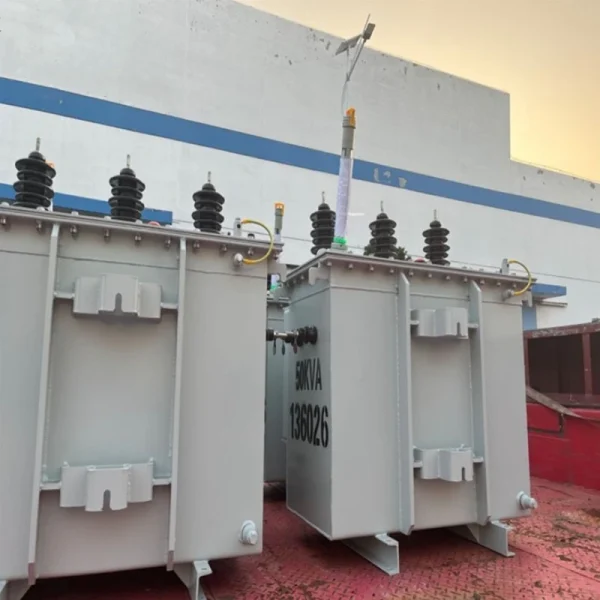

तीन -चरण पोल माउंटेड पावर ट्रांसफार्मर

तीन {{0}फेज पोल {{1}माउंटेड ट्रांसफार्मर पावर रेटिंग: 25kVA, 45kVA, 63kVA, 100kVA, 200kVA, 315kVA, 400kVA और 500kVA।



3-चरण ट्रांसफार्मरएसी वोल्टेज परिवर्तित करें. उनके पास एक डेल्टा प्राथमिक और एक Y माध्यमिक है। द्वितीयक पक्ष एकल प्रदान कर सकता है-चरणयातीन-चरण शक्ति.



25 केवीए-500 केवीए तीन चरण वाले पोल माउंटेड ट्रांसफार्मर उत्तरी अमेरिका, दक्षिण अमेरिका और दक्षिण पूर्व एशिया में शहरी और ग्रामीण बिजली वितरण प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं, और वितरण नेटवर्क में औद्योगिक, कृषि, वाणिज्यिक और आवासीय क्षेत्रों के लिए उपयुक्त हैं। वे आम तौर पर उपयोगिता खंभों पर स्थापित किए जाते हैं, जो विश्वसनीय बिजली संचरण प्रदान करते हुए भूमि संसाधनों को प्रभावी ढंग से बचाते हैं। उच्च दक्षता, कम हानि और मजबूत स्थायित्व की विशेषताओं के साथ विशिष्टताएँ 25 केवीए से 500 केवीए तक होती हैं। वे विभिन्न वातावरणों में स्थिर रूप से काम कर सकते हैं और विभिन्न क्षेत्रों की बिजली आवश्यकताओं के अनुकूल हो सकते हैं।



तीन -चरण पोल माउंटेड पावर ट्रांसफार्मरपैरामीटर

---

- इनपुट वोल्टेज: 6KV,6.6kv,10kv,11kv,15kv,20kv

- आउटपुट वोल्टेज: 0.4kV 0.415 kv 0.420kv 0.430kv 0.440kv,0.480kv
- क्षमता: 25-500 केवीए, 25 केवीए, 45 केवीए, 63 केवीए, 100 केवीए, 200 केवीए, 315 केवीए, 400 केवीए और 500 केवीए
- फ़्रिक्वेंसी: 50/60 हर्ट्ज़
- टिप्पणी: वोल्टेज, क्षमता, आवृत्ति, कनेक्शन समूह और हानि को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है



प्राथमिक वोल्टेज स्तर, 14,400 V तक

· बीआईएल, 60 से 125 केवी

· माध्यमिक वोल्टेज स्तर 208Y/120,480Y/277,240,480

· 240 डेल्टा 120 मध्य {{2}टैप, 480 डेल्टा 240 मध्य{{5}टैप

· माइल्ड स्टील या स्टेनलेस स्टील टैंक

· अनुरोध पर खनिज या बीज तेल

· वैक्यूम या दबाव संकेतक वाल्व को राहत देते हैं

· वैकल्पिक प्रकाश बन्दी

· अनुरोध पर विभिन्न टैंक रंग

· कस्टम नेम प्लेट

तीन चरण वाले पोल माउंटेड ट्रांसफार्मर विद्युत ऊर्जा के वितरण में महत्वपूर्ण घटक हैं, विशेष रूप से आवासीय और हल्के वाणिज्यिक अनुप्रयोगों में। जमीन पर लगे ट्रांसफार्मरों के विपरीत, इन्हें खंभों पर स्थापित किया जाता है, जिससे वे उन क्षेत्रों के लिए एक व्यावहारिक समाधान बन जाते हैं जहां जगह की कमी या पर्यावरणीय विचार जमीन पर स्थापना को रोकते हैं। वे बिजली वितरण नेटवर्क का एक अनिवार्य हिस्सा हैं, जो घरों और व्यवसायों में उपयोग के लिए उपयुक्त उच्च वोल्टेज बिजली को बिजली लाइनों से कम वोल्टेज में परिवर्तित करते हैं।



25 केवीए-500 केवीए तीन चरण पोल माउंटेड ट्रांसफार्मर संरचना

• मुख्य: ट्रांसफार्मर का कोर आम तौर पर लेमिनेटेड सिलिकॉन स्टील शीट से बना होता है, जो आमतौर पर उच्च चुंबकीय पारगम्यता के साथ ई -आकार या आयताकार रूप में होता है। कोर को कई अंगों में विभाजित किया गया है, प्रत्येक अंग कुंडलियों से लिपटे हुए हैं।



• घुमावदार: ट्रांसफार्मर के अंदर, विद्युत ग्रिड के तीन चरणों (चरण ए, चरण बी, और चरण सी) के अनुरूप तीन वाइंडिंग होती हैं। प्रत्येक वाइंडिंग में एक प्राथमिक (उच्च-वोल्टेज) वाइंडिंग और एक माध्यमिक (निम्न{2}}वोल्टेज) वाइंडिंग होती है, जो आमतौर पर तांबे या एल्यूमीनियम तारों से बनी होती है और शॉर्ट सर्किट को रोकने के लिए इंसुलेटेड होती है।



• तेल टैंक: ट्रांसफार्मर अक्सर एक तेल टैंक के भीतर स्थित, इन्सुलेट तेल में डूबा हुआ होता है। तेल ट्रांसफार्मर को ठंडा करने में मदद करता है और अतिरिक्त इन्सुलेशन प्रदान करता है।



• रेडियेटर: उचित संचालन सुनिश्चित करने के लिए, ट्रांसफार्मर में गर्मी को खत्म करने और ट्रांसफार्मर को सुरक्षित तापमान सीमा के भीतर बनाए रखने के लिए एक रेडिएटर (अक्सर पंख या ट्यूब) शामिल होता है।



• संलग्नक और सहायक उपकरण: संलग्नक आंतरिक घटकों की सुरक्षा करता है, और सहायक उपकरण में उच्च {{0}वोल्टेज और कम {{1}वोल्टेज टर्मिनल, ग्राउंडिंग डिवाइस, लाइटनिंग अरेस्टर, और बहुत कुछ शामिल हैं।



थ्री फेज़ पोल माउंटेड ट्रांसफार्मर की सामान्य केवीए क्षमताएँ

जब तीन चरण वाले पोल माउंटेड ट्रांसफार्मर की बात आती है, तो केवीए (किलोवोल्ट-एम्पीयर) रेटिंग एक प्रमुख कारक है जो ट्रांसफार्मर की क्षमता निर्धारित करता है। हेनान जीएनईई इलेक्ट्रिक कंपनी, लिमिटेड - चीन में एक अग्रणी ट्रांसफार्मर निर्माता, हम अपने ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए मानक केवीए क्षमताओं की एक श्रृंखला प्रदान करते हैं:

15 के.वी.ए: छोटे आवासीय क्षेत्रों या हल्के व्यावसायिक अनुप्रयोगों के लिए उपयुक्त।

25 केवीए: आमतौर पर थोड़े बड़े आवासीय क्षेत्रों या छोटे व्यवसायों में उपयोग किया जाता है।

50 केवीए: अधिक बिजली की मांग वाले क्षेत्रों, जैसे बड़े आवासीय परिसरों या मध्यम वाणिज्यिक प्रतिष्ठानों के लिए आदर्श।

75 केवीए: आमतौर पर बड़े व्यावसायिक भवनों या छोटे औद्योगिक सेटअपों के लिए उपयोग किया जाता है।

100 केवीए और उससे अधिक: औद्योगिक सुविधाओं या बड़े वाणिज्यिक संचालन जैसे अधिक मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया।

तीन -चरण पोल माउंटेड पावर ट्रांसफार्मर अक्सर पूछे जाने वाले प्रश्न

---

एक तीन {{0}चरण पोल{{1}आरोहित पावर ट्रांसफार्मर क्या है?
यह एक बाहरी विद्युत ट्रांसफार्मर है जो उपयोगिता खंभों पर लगाया गया है, जिसे आवासीय या वाणिज्यिक क्षेत्रों में वितरण के लिए उपयुक्त उच्च वोल्टेज बिजली को कम वोल्टेज में बदलने के लिए डिज़ाइन किया गया है।



पोल पर लगे ट्रांसफार्मर के सामान्य अनुप्रयोग क्या हैं?
घरों, व्यवसायों और छोटे उद्योगों को बिजली की आपूर्ति करने के लिए ग्रामीण और शहरी बिजली वितरण नेटवर्क में इनका व्यापक रूप से उपयोग किया जाता है।



पोल पर लगे ट्रांसफार्मर के लिए कौन सी वोल्टेज रेटिंग विशिष्ट हैं?
सामान्य प्राथमिक वोल्टेज 11 केवी से 33 केवी तक होते हैं, जबकि द्वितीयक वोल्टेज आमतौर पर तीन चरण वितरण के लिए 400/230 वी होते हैं।



खम्भे पर लगे ट्रांसफार्मर को कैसे ठंडा किया जाता है?
अधिकांश पोल पर लगे ट्रांसफार्मर गर्मी अपव्यय के लिए तेल डूबे हुए प्राकृतिक शीतलन (ओएनएएन) का उपयोग करते हैं।



पोल पर लगे ट्रांसफार्मर में कौन सी सुरक्षा सुविधाएँ शामिल हैं?
सुरक्षित संचालन सुनिश्चित करने के लिए उनमें अक्सर सुरक्षात्मक उपकरण जैसे सर्ज अरेस्टर, दबाव राहत वाल्व और गलती संकेतक शामिल होते हैं।



पोल पर लगे ट्रांसफार्मर आम तौर पर कितने समय तक चलते हैं?
उचित रखरखाव के साथ, वे लोड की स्थिति और पर्यावरणीय कारकों के आधार पर 25 से 40 वर्षों तक कुशलतापूर्वक काम कर सकते हैं।



पोल पर लगे ट्रांसफार्मर के लिए क्या रखरखाव आवश्यक है?
विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए नियमित निरीक्षण, तेल परीक्षण और लीक या जंग की जाँच करना आवश्यक है।



क्या पोल पर लगे ट्रांसफार्मर का उपयोग खराब मौसम की स्थिति में किया जा सकता है?
हां, उन्हें बारिश, हवा और मध्यम तापमान परिवर्तन का सामना करने के लिए डिज़ाइन किया गया है, लेकिन चरम स्थितियों में अतिरिक्त सुरक्षा की आवश्यकता हो सकती है।



पैड पर लगे ट्रांसफार्मर की तुलना में पोल ​​पर लगे ट्रांसफार्मर के क्या फायदे हैं?
वे जमीनी जगह बचाते हैं, बर्बरता के जोखिम को कम करते हैं, और सीमित भूमि उपलब्धता वाले क्षेत्रों में स्थापित करना आसान होता है।



ख़राब पोल पर लगे ट्रांसफार्मर को कैसे बदला जाता है?
उपयोगिता दल पुराने ट्रांसफार्मर को सुरक्षित रूप से हटाने और लंबे समय तक बिजली की रुकावट के बिना एक नया ट्रांसफार्मर स्थापित करने के लिए बाल्टी ट्रक जैसे विशेष उपकरण का उपयोग करते हैं।
