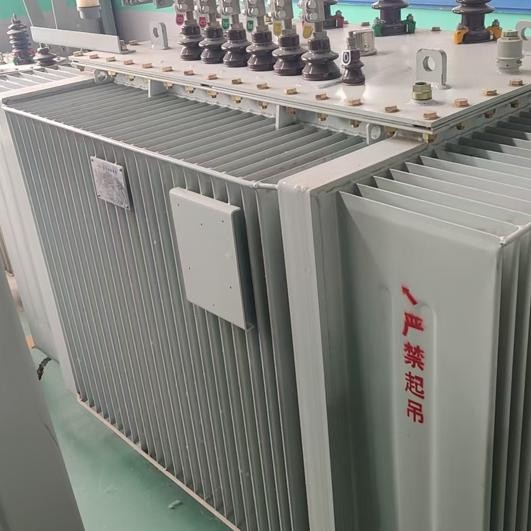

S11-1600kVA 10kV तेल में डूबा हुआ ट्रांसफार्मर

हेनान जीएनईई इलेक्ट्रिक कं., लिमिटेड चीन में एस11-1600kva 10kv तेल{{8}डूबे हुए ट्रांसफार्मर के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में निर्मित अनुकूलित s11-1600kva 10kv तेल-डूबे ट्रांसफार्मर खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। गुणवत्तापूर्ण उत्पाद और उचित मूल्य उपलब्ध हैं।



औद्योगिक संयंत्रों, सबस्टेशनों, नवीकरणीय ऊर्जा परियोजनाओं और उपयोगिता वितरण प्रणालियों के लिए डिज़ाइन किया गयाएस11 1600केवीए तेल-भरा ट्रांसफार्मरकम हानि, विश्वसनीय संचालन और पूर्ण IEC 60076 अनुपालन प्रदान करता है। विश्वव्यापी परियोजनाओं के लिए अनुकूलित वोल्टेज अनुपात, वेक्टर समूह और सहायक उपकरण के साथ उपलब्ध है।



24 घंटे तकनीकी प्रतिक्रिया|कस्टम वोल्टेज और संलग्नक उपलब्ध|वैश्विक शिपिंग समर्थन



कस्टम वोल्टेज या तेज़ टर्नअराउंड की आवश्यकता है? हमारी तकनीकी टीम आपके विशिष्ट प्रोजेक्ट के लिए समाधान तैयार करने के लिए तैयार है। नीचे क्लिक करें और 24 घंटे के भीतर विस्तृत उद्धरण प्राप्त करें।

डेटाशीट का अनुरोध करें





 तेल में डूबा हुआ ट्रांसफार्मरतकनीकी पैरामीटर तालिका



वस्तु	कीमत	अनुपालन मानक
रेटेड क्षमता	1600 केवीए	आईईसी 60076-1
रेटेड वोल्टेज अनुपात	10 ± 2×2.5% / 0.4 केवी	आईईसी 60076-1
परिवर्तक प्रकार टैप करें	ऑफ-सर्किट मैनुअल टैप चेंजर	आईईसी 60214-1
वेक्टर समूह	Dyn11	आईईसी 60076-1
निम्न -वोल्टेज रेटेड करंट	2309 A	आईईसी 60076-1
प्रतिबाधा वोल्टेज	4.5%	आईईसी 60076-5
नहीं-भार हानि (एस11 ग्रेड)	2400 W से कम या उसके बराबर	जीबी/टी 25438/आईईसी 60076-1
लोड हानि (75 डिग्री संदर्भ)	12800 W से कम या उसके बराबर	जीबी/टी 25438/आईईसी 60076-1
नहीं-करंट लोड करें	1.1% से कम या उसके बराबर	जीबी/टी 25438
ठंडा करने की विधि	ओनान (प्राकृतिक तेल प्राकृतिक वायु)	आईईसी 60076-2
तापमान वृद्धि सीमा	65 के (घुमावदार)	आईईसी 60076-2
इन्सुलेशन वर्ग	एक कक्षा	आईईसी 60076-1
टैंक सुरक्षा डिग्री	आईपी65	आईईसी 60529
अनुमानित कुल वजन	~3200 किग्रा	-



प्रमाणपत्र और योग्यताएँ

• IEC 60076 श्रृंखला अंतर्राष्ट्रीय मानक प्रकार परीक्षण प्रमाणन
• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणन
• सीई अनुरूपता प्रमाणीकरण
• तृतीय-पक्ष मान्यता प्राप्त फ़ैक्टरी परीक्षण रिपोर्ट
• निर्यात वस्तु निरीक्षण दस्तावेज़ समर्थन का पूरा सेट

विशिष्ट डिज़ाइन चित्र प्राप्त करें



GNEE इलेक्ट्रिक 1600kVA ट्रांसफार्मर क्यों चुनें?



तुलना	जीएनईई इलेक्ट्रिक	विशिष्ट आपूर्तिकर्ता
तांबे की घुमावदार	100% ओएफसी कॉपर	तांबा/एल्यूमीनियम
सिलिकॉन स्टील	बाओस्टील/विस्को सीआरजीओ	मानक सीआरजीओ
सामान्य परीक्षण	100% फ़ैक्टरी परीक्षण	आंशिक
टाइप करने की परीक्षा	उपलब्ध	वैकल्पिक
ओईएम समर्थन	हाँ	सीमित
आईईसी60076	✔	✔
शॉर्ट सर्किट ताकत	उच्च	मानक
वितरण	10-15 दिन	20-40 दिन



जीएनईई इलेक्ट्रिक का मुख्य मूल्य1600kVA ट्रांसफार्मर



① संतुलित ऊर्जा दक्षता और निवेश

सिद्ध S11 दक्षता ग्रेड पूरी तरह से IEC 60076 और GB/T 25438 मानकों के अनुरूप है। पारंपरिक S9 श्रृंखला ट्रांसफार्मर की तुलना में, निरंतर संचालन के तहत प्रति वर्ष लगभग 5,700 kWh बिजली की बचत करते हुए, कोई भी लोड हानि लगभग 21% कम हो जाती है। यह अग्रिम खरीद लागत और दीर्घकालिक परिचालन व्यय के बीच एक इष्टतम संतुलन प्रदान करता है, जिससे यह थोक वितरण और औद्योगिक परियोजनाओं के लिए मुख्य धारा का विकल्प बन जाता है।



② मजबूत पर्यावरणीय अनुकूलनशीलता

पूरी तरह से सीलबंद नालीदार टैंक संरचना को अपनाता है जो नियमित कोर लिफ्टिंग रखरखाव की आवश्यकता को समाप्त करता है। मानक डिज़ाइन परिवेश के तापमान को 30 डिग्री से 45 डिग्री तक अनुकूलित करता है, और हम उच्च तापमान, उच्च आर्द्रता, ऊंचाई और धूल भरे कठोर वातावरण के लिए अनुकूलित समाधान प्रदान करते हैं, जो दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका और अन्य वैश्विक बाजारों में तैनाती के लिए उपयुक्त है।



③ लंबी सेवा जीवन और उच्च विश्वसनीयता

100% शुद्ध तांबे की वाइंडिंग क्लास ए इन्सुलेशन सिस्टम से मेल खाती है, जिसमें मजबूत शॉर्ट सर्किट क्षमता और थर्मल स्थिरता का सामना करना पड़ता है। सामान्य परिचालन स्थितियों और मानक रखरखाव के तहत, डिज़ाइन की गई सेवा का जीवन 30 वर्ष से अधिक है। पूरी तरह से सीलबंद संरचना इन्सुलेशन तेल को ऑक्सीकरण और नमी के प्रवेश से रोकती है, जिससे तेल प्रतिस्थापन चक्र काफी बढ़ जाता है।



④ पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण

प्रत्येक इकाई डिलीवरी से पहले 5 अनिवार्य फ़ैक्टरी निरीक्षणों से गुजरती है: पावर फ़्रीक्वेंसी झेलने वाले वोल्टेज परीक्षण, परिवर्तन अनुपात परीक्षण, डीसी प्रतिरोध परीक्षण, नो {{1}लोड और लोड हानि परीक्षण, और इन्सुलेट तेल प्रदर्शन परीक्षण। सभी परीक्षण डेटा का पता लगाया जा सकता है और प्रत्येक शिपमेंट के साथ परीक्षण रिपोर्ट का एक पूरा सेट प्रदान किया जाता है।



फ़ैक्टरी परीक्षण रिपोर्ट पूर्वावलोकन

• अनुपात परीक्षण
• घुमावदार प्रतिरोध
• नहीं-भार हानि
• भार हानि
• एप्लाइड वोल्टेज परीक्षण
• प्रेरित वोल्टेज परीक्षण





क्या आप संपूर्ण फ़ैक्टरी परीक्षण रिपोर्ट देखना चाहते हैं या किसी विशिष्ट स्थापना चुनौती पर चर्चा करना चाहते हैं? हमारे इंजीनियर एक-पर-एक परामर्श के लिए उपलब्ध हैं। अभी पहुंचें और अपनी साइट की स्थितियों के अनुरूप विशेषज्ञ सलाह लें।


संपूर्ण परीक्षण रिपोर्ट प्राप्त करने के लिए क्लिक करें

1600kVA तेल में डूबा हुआ ट्रांसफार्मरसंरचना



मुख्य

स्टेप{2}लैप स्टैकिंग और फुल{3}माइटर्ड लैप जॉइंट प्रक्रिया के साथ हाई{0}ग्रेड ग्रेन{{1}ओरिएंटेड इलेक्ट्रिकल स्टील (CRGO) को अपनाता है। यह प्रभावी रूप से लोड हानि और उत्तेजना धारा को कम करता है, ऑपरेशन के शोर को कम करता है, और लंबी अवधि के ऑपरेशन के तहत स्थिर चुंबकीय प्रदर्शन सुनिश्चित करता है।



समापन

समान धारा वहन क्षमता और कम प्रतिरोधकता के साथ उच्च {{0}शुद्धता वाले ऑक्सीजन {{1}मुक्त तांबे के तार से बना है। परत {{3} से {4} परत इन्सुलेशन में उच्च शक्ति इंसुलेटिंग पेपर का उपयोग किया जाता है, और प्रभाव भार के तहत विरूपण से बचने के लिए यांत्रिक शक्ति और शॉर्ट सर्किट प्रतिरोध में सुधार के लिए वाइंडिंग को वैक्यूम सुखाने के उपचार से गुजरना पड़ता है।

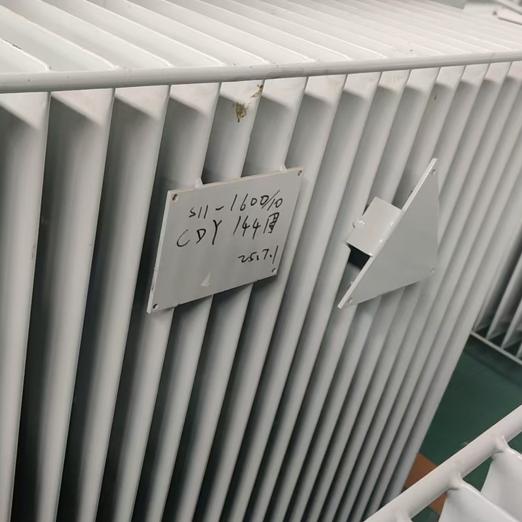

टैंक

नालीदार पंख पूरी तरह से सील टैंक संरचना। नालीदार पंख स्वचालित रूप से तापमान परिवर्तन के कारण होने वाले तेल की मात्रा के विस्तार और संकुचन की भरपाई करते हैं, जिससे तेल संरक्षक की आवश्यकता समाप्त हो जाती है और तेल ऑक्सीकरण और नमी के प्रवेश को रोकने का जोखिम कम हो जाता है। लंबे समय तक आउटडोर सेवा के लिए सतह को मल्टी-लेयर एंटी-जंग कोटिंग से उपचारित किया जाता है।



इन्सुलेशन प्रणाली

मिश्रित इंसुलेशन संरचना क्लास ए इंसुलेटिंग सामग्री और उच्च गुणवत्ता वाले खनिज इंसुलेटिंग तेल से बनी है। इसमें उत्कृष्ट ढांकता हुआ ताकत और गर्मी अपव्यय प्रदर्शन है, यह घुमावदार तापमान वृद्धि को प्रभावी ढंग से नियंत्रित करता है, और रेटेड लोड के तहत दीर्घकालिक विश्वसनीय संचालन सुनिश्चित करता है।





मजबूत कोर संरचना (लोहे की कोर, वाइंडिंग्स, इन्सुलेशन और टैंक) के अलावा, जीएनईई इलेक्ट्रिक विश्वसनीय संचालन और आसान रखरखाव सुनिश्चित करने के लिए इस S11{1}}1600kVA ट्रांसफार्मर को उच्च गुणवत्ता वाले सहायक घटकों के एक पूरे सेट से लैस करता है।



• {{0}लोड टैप करें{{1}चेंजर पर(या आपकी आवश्यकता के अनुसार बंद-सर्किट टैप{{1}चेंजर) ग्रिड के उतार-चढ़ाव को समायोजित करने के लिए लचीले वोल्टेज विनियमन की अनुमति देता है।
• दबाव राहत मुड़ने वाला फाटकटैंक के विरूपण या टूटने को रोकने के लिए तुरंत अत्यधिक आंतरिक दबाव जारी करता है, जबकिबुखोल्ज़ रिलेअलार्म या ट्रिपिंग को ट्रिगर करके तेल रिसाव या वाइंडिंग के अधिक गर्म होने जैसे आंतरिक दोषों के खिलाफ तात्कालिक सुरक्षा प्रदान करता है।
• इसके अलावा,रेडिएटर बैंकs(पंख वाले या नालीदार पैनलों के साथ) कुशल गर्मी अपव्यय के लिए सर्वोत्तम रूप से डिज़ाइन किए गए हैं, जिससे यह सुनिश्चित होता है कि ट्रांसफार्मर लगातार भारी भार के तहत भी स्थिर तापमान बनाए रखता है।
• उच्च/निम्न वोल्टेज झाड़ियाँविश्वसनीय विद्युत इन्सुलेशन प्रदान करते हुए वाइंडिंग टर्मिनलों को टैंक से सुरक्षित रूप से बाहर ले जाएं और उन्हें बाहरी सर्किट से कनेक्ट करें।
• इसके अतिरिक्त,तेल निकास वाल्वटैंक के तल पर तेल के नमूने लेने और निकालने की सुविधा मिलती हैअर्थिंग टर्मिनलटैंक की सुरक्षित ग्राउंडिंग सुनिश्चित करता है





विशिष्ट अनुप्रयोग परिदृश्य



औद्योगिक विनिर्माण

मध्यम आकार के मशीनरी संयंत्रों, कपड़ा मिलों, खाद्य प्रसंस्करण लाइनों और निर्माण सामग्री कारखानों के लिए आदर्श। 1600kVA क्षमता पूरी उत्पादन लाइन के कुल भार से पूरी तरह मेल खाती है, और S11 ग्रेड औद्योगिक उपयोगकर्ताओं के लिए सबसे अधिक लागत प्रभावी बिजली आपूर्ति समाधान प्रदान करता है।



उपयोगिता एवं नगर वितरण

10kV शहरी और ग्रामीण पावर ग्रिड में बैकबोन वितरण नोड्स के रूप में उपयोग किया जाता है, जो उच्च घनत्व वाले आवासीय समुदायों, टाउनशिप सेंट्रल सबस्टेशन और ग्रिड विस्तार और नवीनीकरण परियोजनाओं के लिए उपयुक्त है।



नवीकरणीय ऊर्जा ग्रिड एकीकरण

छोटे और मध्यम आकार के वितरित फोटोवोल्टिक पावर स्टेशनों और औद्योगिक और वाणिज्यिक ऊर्जा भंडारण प्रणालियों के लिए ग्रिड {{0}कनेक्शन वितरण ट्रांसफार्मर के रूप में उपयोग किया जाता है, जो 10kV ग्रिड एकीकरण तकनीकी आवश्यकताओं का पूरी तरह से अनुपालन करता है।





क्या आप आगे बढ़ने के लिए तैयार हैं या आपको अपने अत्यावश्यक प्रोजेक्ट के लिए डिलीवरी शेड्यूल की आवश्यकता है?

प्रतिस्पर्धी मूल्य, पूर्ण दस्तावेज़ीकरण पैकेज और शिपिंग योजना के लिए अभी हमारी बिक्री टीम से संपर्क करें। हम 24 घंटे के भीतर हर पूछताछ का जवाब देते हैं।

फ़ैक्टरी मूल्य प्राप्त करें

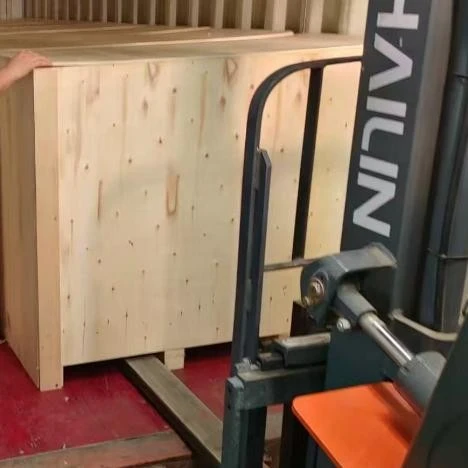

पैकिंग और डिलिवरी

कोर सुरक्षा: ट्रांसफार्मर इकाई उच्च शक्ति, संक्षारण प्रतिरोधी लकड़ी के टोकरे में बंद है। आंतरिक और बाहरी दोनों परतें जलरोधी और नमीरोधी झिल्लियों से ढकी होती हैं, जो इकाई को वर्षा जल, नमी और धूल से प्रभावी ढंग से अलग करती हैं।



अक्सर पूछे जाने वाले प्रश्न

1600kVA 10kV ट्रांसफार्मर का अधिकतम निरंतर भार कितना है?

मानक 0.8 पावर फैक्टर के तहत, 1600kVA तेल में डूबा ट्रांसफार्मर 2309A के कम वोल्टेज साइड रेटेड करंट के साथ 1280kW का निरंतर सक्रिय भार ले सकता है। प्रभाव भार वाले औद्योगिक परिदृश्यों के लिए, दीर्घकालिक लोड दर को 60%-80% पर नियंत्रित करने की अनुशंसा की जाती है।



S11 1600kVA तेल में डूबे ट्रांसफार्मर का सेवा जीवन क्या है?

मानक स्थापना, सामान्य संचालन और आवधिक रखरखाव के साथ, इस S{0}}kVA ट्रांसफार्मर का डिज़ाइन किया गया सेवा जीवन 30 वर्ष से अधिक है। पूरी तरह से सीलबंद संरचना प्रभावी ढंग से इन्सुलेशन की उम्र बढ़ने को धीमा कर देती है और वास्तविक सेवा जीवन को बढ़ा देती है।



क्या इस 1600kVA S11 ट्रांसफार्मर का उपयोग उच्च तापमान वाले उष्णकटिबंधीय क्षेत्रों में किया जा सकता है?

हाँ। हम उच्च तापमान अनुकूलन अनुकूलन प्रदान करते हैं, जिसमें उन्नत इन्सुलेशन ग्रेड, अनुकूलित गर्मी अपव्यय संरचना और उच्च तापमान प्रतिरोधी इन्सुलेट तेल शामिल है, जो 55 डिग्री तक के वातावरण में दीर्घकालिक संचालन के लिए उपयुक्त है।



S11 1600kVA 10kV तेल ट्रांसफार्मर के लिए डिलीवरी का समय क्या है?

मानक एस11 1600केवीए इकाइयों में थोक ऑर्डर के लिए डिलीवरी लीड समय 10-15 दिनों का होता है; अनुकूलित मॉडल विशिष्ट तकनीकी आवश्यकताओं के अधीन हैं। हम अत्यावश्यक परियोजनाओं के लिए तेजी से वितरण सुनिश्चित करने के लिए मुख्य घटकों का नियमित स्टॉक बनाए रखते हैं।



जीएनईई इलेक्ट्रिक ट्रांसफार्मर कस्टम कॉन्फ़िगरेशन विकल्प

कॉन्फ़िगरेशन आइटम	कस्टम विकल्प उपलब्ध हैं
रेटेड क्षमता	30-5000 केवीए
प्राथमिक वोल्टेज (एचवी)	6.6 केवी, 11 केवी, 13.8 केवी, 15 केवी, 20 केवी, 22 केवी, 33 केवी
माध्यमिक वोल्टेज (एलवी)	0.415 केवी, 0.433 केवी, 0.48 केवी, 0.69 केवी, 3.3 केवी, ग्राहक निर्दिष्ट
आवृत्ति	50 हर्ट्ज / 60 हर्ट्ज
ठंडा करने की विधि	ओनान, ओनाफ़
वेक्टर समूह	Dyn11, YNyn0, YNd11, YNd1, अन्य IEC वेक्टर समूह
परिवर्तक टैप करें	OCTC या चालू-लोड टैप चेंजर (OLTC)
प्रतिबाधा वोल्टेज	4%, 4.5%, 5%, 6%, अनुकूलित
इन्सुलेशन तेल	खनिज तेल, FR3 प्राकृतिक एस्टर द्रव, सिलिकॉन तेल
परिवेश का तापमान	+55 डिग्री तक या कम तापमान डिज़ाइन
स्थापना वातावरण	आउटडोर/इनडोर/उच्च ऊंचाई/तटीय/रेगिस्तान/उष्णकटिबंधीय जलवायु
सुरक्षा एवं निगरानी	तापमान संकेतक, तेल स्तर गेज, दबाव राहत वाल्व, बुखोल्ज़ रिले, ऑनलाइन निगरानी प्रणाली
संलग्नक समाप्त	C3, C4, C5 संक्षारण संरक्षण प्रणालियाँ
पेंट का रंग	RAL7032, RAL5015, ग्राहक निर्दिष्ट
लागू मानक	आईईसी, एएनएसआई/आईईईई, बीएस, एएस/एनजेडएस, ग्राहक विशिष्टताएं
