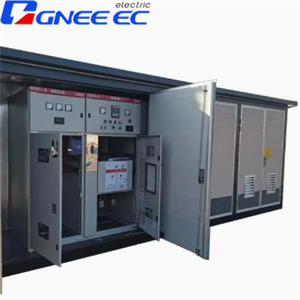

11kV प्रीफैब्रिकेटेड कॉम्पैक्ट सबस्टेशन

प्रीफैब्रिकेटेड कॉम्पैक्ट सबस्टेशन वितरण उपकरणों का एक प्रकार का कॉम्पैक्ट पूरा सेट है जिसे मध्यम वोल्टेज स्विचगियर, कम वोल्टेज स्विचगियर, वितरण ट्रांसफार्मर, ऊर्जा मीटरिंग डिवाइस और प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरणों को एक निश्चित वायरिंग योजना के अनुसार एक या कई बॉक्स में संयोजित करके डिज़ाइन किया गया है। यह विद्युत ऊर्जा की लाइन और वितरण के लिए 11KV या 33KV के रेटेड वोल्टेज वाले तीन-चरण एसी सिस्टम के लिए उपयुक्त है।

जांच भेजें

अब बात करो

सवाल हैं? GNEE बिक्री प्रतिनिधि अब लाइव चैट के लिए उपलब्ध हैं

ईमेल भेजें:sales@gneeelectric.com

दूरभाष:+8615824687445

11kV पूर्वनिर्मितकॉम्पैक्ट सबस्टेशनकॉम्पैक्ट आकार, लचीले संयोजन, विश्वसनीय प्रौद्योगिकी आदि के लाभों के साथ आउटडोर अनुप्रयोग के लिए डिज़ाइन किया गया है। आने वाली उच्च वोल्टेज रिंग मुख्य इकाई में इनपुट प्राथमिक वोल्टेज ग्रेड 11kV है, और कॉम्पैक्ट सबस्टेशन का कार्य 11kV उच्च वोल्टेज को 415V या 380V जैसे कम वोल्टेज में बदलना है।

11kV कॉम्पैक्ट सबस्टेशन के लिए बिजली क्षमता आम तौर पर 1000kva से कम डिज़ाइन की जाती है, यह वितरण ट्रांसफार्मर की क्षमता पर निर्भर करता है। डिज़ाइन लाभों के लिए कॉम्पैक्ट सबस्टेशन का सबसे लोकप्रिय आकार बाजार में 630kva है। कॉम्पैक्ट सबस्टेशन के मुख्य घटक उच्च वोल्टेज आरएमयू, कम वोल्टेज आरएमयू और वितरण ट्रांसफार्मर हैं।

प्रीफैब्रिकेटेड कॉम्पैक्ट सबस्टेशन विनिर्देश

एचवी इकाई	मूल्यांकन आवृत्ति	हर्ट्ज	50
	रेटेड वोल्टेज	के। वी	7.2 12 24 40.5
	मुख्य बस का रेटेड करंट	A	630 1250 1600
	रेटेड लघु-समय सहन धारा / अवधि	केए/एस	20/4 25/3 31.5/4
	रेटेड शिखर सहन धारा	केए	50 63 80
	1 मिनट की पावर आवृत्ति वोल्टेज का सामना (जमीन से / खुले संपर्कों के बीच)	के। वी	32/36 42/48 65/79 95/115
	बिजली आवेग वोल्टेज का सामना (जमीन से / खुले संपर्कों के बीच)	के। वी	60/70 75/85 125/145 185/215
	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	केए	20 25 31.5
	ग्राउंड लूप अल्प-समय धारा / अवधि को झेल सकता है	केए/एस	20/2 20/4
	मुख्य लूप का रेटेड शॉर्ट-सर्किट मेकिंग करंट	केए	50 63 80
	रेटेड सक्रिय लोड ब्रेकिंग करंट	A	630
	रेटेड बंद लूप ब्रेकिंग करंट	A	630
	रेटेड स्थानांतरण धारा	A	1700
	यांत्रिक जीवन अवधि	टाइम्स	3000 5000 10000
एल.वी. इकाई	मूल्यांकन आवृत्ति	हर्ट्ज	50
	रेटेड वोल्टेज	के। वी	0.4/0.23
	रेटेड इन्सुलेशन वोल्टेज	V	690
	मुख्य लूप का रेटेड करंट	A	100~3200
	रेटेड लघु-समय सहन धारा	केए/एस	30/1 50/1 100/1
	रेटेड शिखर सहन धारा	केए	63 105 176
	5s पावर आवृत्ति वोल्टेज का सामना	के। वी	2.5 3.75
ट्रांसफार्मर इकाई	मूल्यांकन आवृत्ति	हर्ट्ज	50
	रेटेड वोल्टेज	के। वी	7.2 12 24 40.5/0.4
	निर्धारित क्षमता	केवीए	30~1600
	1 मिनट बिजली आवृत्ति वोल्टेज का सामना	के। वी	25/20 35/28 55/50 85/75
	बिजली आवेग वोल्टेज का सामना	के। वी	60 75 125 170
	प्रतिबाधा वोल्टेज	％	4~6
	टैपिंग रेंज	...	±×2.5％ ±×5％
	कनेक्शन समूह	...	वाई,वाईएन0 डी,वाईएन११
	प्रकार	...	तेल में डूबा हुआ प्रकार, शुष्क प्रकार
कैबिनेट निकाय	एचवी और एलवी कक्षों का आईपी कोड	...	आईपी33डी
	ट्रांसफार्मर चैम्बर का आईपी कोड	...	आईपी23डी
	ध्वनि स्तर (तेल-डूबे प्रकार/शुष्क प्रकार)	डीबी	50/55 से कम या बराबर

Substation power transformer

पूर्वनिर्मित कॉम्पैक्ट सबस्टेशन की विशेषताएं

11 केवी प्रीफैब्रिकेटेड कॉम्पैक्ट सबस्टेशन को 3 चरण एसी बिजली वितरण प्रणाली के लिए डिज़ाइन किया गया है, इसका व्यापक रूप से आवासीय क्वार्टरों, शहरी सार्वजनिक उपयोगिताओं आदि के लिए उपयोग किया जाता है।
11kV कॉम्पैक्ट सबस्टेशन में कॉम्पैक्ट संरचना, आसान स्थापना, सरल रखरखाव, लचीला संयोजन और विश्वसनीय संचालन के फायदे हैं।
कॉम्पैक्ट सबस्टेशन का आकार पारंपरिक विद्युत सबस्टेशन की क्षमता का केवल 1/10 भाग ही है, इस लाभ से डिजाइनिंग कार्यभार और निर्माण लागत में बचत हो सकती है।

पैकेजिंग और शिपिंग

Unit substation transformer

Substation potential transformer
