KYN61-40.5 हाई वोल्टेज स्विचगियर कैबिनेट
प्रश्न हैं? जीएनईई बिक्री प्रतिनिधि अब लाइव चैट के लिए उपलब्ध हैं
ई--मेल भेजें:sales@gneeelectric.com
दूरभाष:+8615824687445
हेनान जीएनईई इलेक्ट्रिक कंपनी लिमिटेड चीन में kyn61-40.5 हाई वोल्टेज स्विचगियर कैबिनेट के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में निर्मित अनुकूलित kyn61-40.5 हाई वोल्टेज स्विचगियर कैबिनेट खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। गुणवत्तापूर्ण उत्पाद और उचित मूल्य उपलब्ध हैं।
A उच्च वोल्टेज स्विचगियर कैबिनेट35 केवी और 40.5 केवी सबस्टेशनों में मुख्य सुरक्षा और नियंत्रण उपकरण है। जीएनईई इलेक्ट्रिक बिजली संयंत्रों, औद्योगिक सबस्टेशनों, उपयोगिता ग्रिडों और नवीकरणीय ऊर्जा परियोजनाओं के लिए KYN61-40.5 मेटल क्लैड स्विचगियर कैबिनेट का निर्माण करता है - फैक्ट्री-डायरेक्ट, आईईसी 62271-200 / जीबी3906 के अनुरूप, आपके सिंगल लाइन आरेख के लिए पूर्ण OEM अनुकूलन के साथ।
18+ वर्षों के निर्यात अनुभव के साथ, जीएनईई इलेक्ट्रिक नियंत्रण संलग्नक निर्माण, बसबार प्रसंस्करण, वैक्यूम सर्किट ब्रेकर एकीकरण और एक सुविधा में अंतिम नियमित परीक्षण। यह आपको एक देता हैउच्च वोल्टेज स्विचगियर कैबिनेटजो प्रतिस्पर्धी फैक्ट्री मूल्य निर्धारण और कम लीड समय के साथ आईईसी प्रदर्शन को जोड़ती है।
KYN61-40.5 स्विचगियर कैबिनेट विशिष्टताएँ
| वस्तु | पैरामीटर |
|---|---|
| नमूना | KYN61-40.5 (Z) / मेटल क्लैड निकासी योग्य प्रकार |
| रेटेड वोल्टेज | 40.5 केवी (अधिकतम 35 केवी ऑपरेटिंग नेटवर्क) |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 630 A / 1250 A / 1600 A / 2000 A / 2500 A |
| कम समय में करंट को झेलने में | 20 केए / 25 केए / 31.5 केए (4 एस) |
| पीक झेलने वाला करंट | 50 केए/63 केए/80 केए |
| पावर फ्रीक्वेंसी झेलना | 95 केवी (चरण-से-पृथ्वी), 110 केवी (चरण-से-चरण, पृथक अंतराल) |
| बिजली के आवेग को झेलना | 185 केवी/215 केवी शिखर |
| आईपी रेटिंग | IP4X संलग्नक; खुले दरवाज़ों के साथ IP2X |
| परिवेश का तापमान | -15 डिग्री ~ +40 डिग्री (+50 डिग्री रेगिस्तानी जलवायु के लिए अनुकूलित) |
| इंस्टालेशन | इनडोर, फर्श पर खड़े होकर, वापस लेने योग्य ट्रक प्रकार |
| मानकों | आईईसी 62271-200, आईईसी 62271-100, जीबी3906, जीबी/टी 11022 |

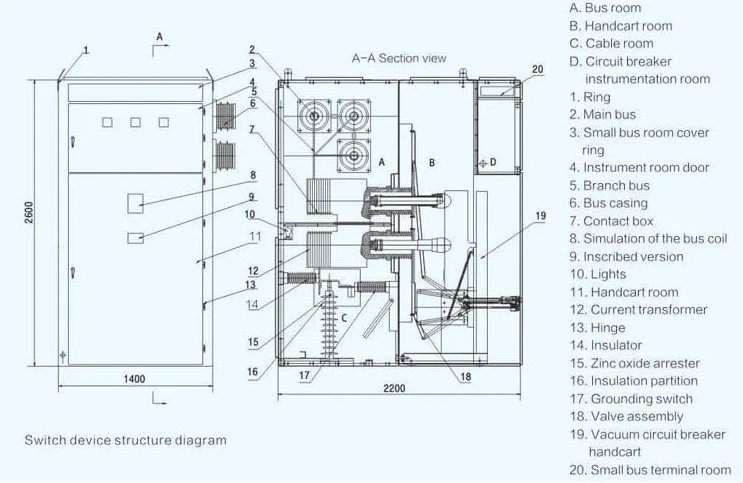

मेटल क्लैड स्विचगियर कैबिनेट संरचना
KYN61-40.5धातु पहने स्विचगियर कैबिनेटएक बोल्टेड या वेल्डेड 2 मिमी कोल्ड रोल्ड स्टील फ्रेम पर बनाया गया है, जो चार स्वतंत्र डिब्बों में विभाजित है:
- सर्किट ब्रेकर कम्पार्टमेंट- विश्वसनीय रेल और अर्थ संपर्क के साथ निकासी योग्य वैक्यूम सर्किट ब्रेकर ट्रक (VS1 / VD4 / ZN85 संगत)।
- बसबार कम्पार्टमेंट1250 ए ~ 2500 ए रेटेड टिन - प्लेटेड तांबे के बसबार, पूर्ण इन्सुलेशन समर्थन के साथ शीर्ष पीछे की ओर व्यवस्थित।
- केबल कम्पार्टमेंट- निचला प्रवेश/निकास, दबाव राहत प्लेट, सीटी/वीटी माउंटिंग प्लेट, सर्ज अरेस्टर माउंटिंग।
- कम -वोल्टेज कम्पार्टमेंटसुरक्षा रिले, मीटरिंग, स्काडा टर्मिनल ब्लॉक, एंटी-कंडेनसेशन हीटर नियंत्रण।
मैकेनिकल इंटरलॉक बनाए गए हैं: बंद होने पर सर्किट ब्रेकर ट्रक को स्थानांतरित नहीं किया जा सकता है; सेवा में ब्रेकर के साथ डिस्कनेक्टर को संचालित नहीं किया जा सकता है; अर्थ स्विच केवल तभी बंद किया जा सकता है जब ट्रक परीक्षण/पृथक स्थिति में हो। यह सुरक्षित संचालन के लिए आईईसी "पांच-सुरक्षा" आवश्यकता को पूरा करता है।
स्विच कैबिनेट की मुख्य सर्किट योजना
उच्च वोल्टेज स्विचगियर कैबिनेट अनुप्रयोग
हमाराउच्च वोल्टेज स्विचगियर कैबिनेटकई बाजारों में सबस्टेशनों और स्विचगियर परियोजनाओं में उपयोग किया जाता है:
- बिजली संयंत्र और औद्योगिक सबस्टेशन- जेनरेटर स्टेप{{1}अप, इनकमिंग और फीडर सुरक्षा।
- उपयोगिता वितरण नेटवर्क- 33 केवी / 35 केवी / 40.5 केवी रिंग और रेडियल फीडर।
- सौर एवं पवन फार्म- कलेक्टर सबस्टेशन, इन्वर्टर आउटगोइंग और ट्रांसफार्मर सुरक्षा।
- सीमेंट, स्टील, खनन और तेल- धूल, कंपन और उच्च परिवेश तापमान वाला कठोर वातावरण।
मानक एवं प्रमाणपत्र
प्रत्येक KYN61-40.5उच्च वोल्टेज स्विचगियर कैबिनेटIEC 62271-200 और GB3906 के अनुसार डिज़ाइन, असेंबल और परीक्षण किया गया है। प्रकार परीक्षणों में ढांकता हुआ प्रतिरोध, तापमान वृद्धि, शॉर्ट-सर्किट प्रतिरोध, यांत्रिक सहनशक्ति और आंतरिक चाप वर्गीकरण शामिल हैं। हम प्रदान कर सकते हैं:
- आईईसी 62271-200 प्रकार की परीक्षण रिपोर्ट
- IEC 62271-100 वैक्यूम सर्किट ब्रेकर परीक्षण रिपोर्ट
- आईएसओ 9001 गुणवत्ता प्रबंधन प्रमाणपत्र
- अनुरोध पर सीई/आरओएचएस/पहुंच घोषणा
- प्रत्येक शिपमेंट के लिए फैक्टरी स्वीकृति परीक्षण (एफएटी) रिपोर्ट
GNEE हाई वोल्टेज स्विचगियर कैबिनेट क्यों चुनें?
- स्रोत फ़ैक्टरी कीमत- 18+ वर्षों का स्विचगियर उत्पादन और निर्यात का अनुभव।
- OEM अनुकूलन- अपने एसएलडी में आयाम, बसबार रेटिंग, ब्रेकर ब्रांड और रिले योजना को संशोधित करें।
- उच्च गुणवत्ता वाले घटक- VS1, VD4, ZN85 VCB विकल्प; CHINT, Delixi, ABB, श्नाइडर अनुकूलता।
- तेजी से वितरण- मानक इकाइयाँ 25~35 दिन; जरूरी परियोजनाओं में तेजी लाई जा सकती है.
- पूर्ण दस्तावेज़ीकरण- वायरिंग आरेख, ऑपरेशन मैनुअल, परीक्षण रिपोर्ट, पैकिंग सूची और समुद्री माल ढुलाई सहायता।
यदि आप सोर्सिंग कर रहे हैंउच्च वोल्टेज स्विचगियर कैबिनेटअपने सबस्टेशन या बिजली वितरण परियोजना के लिए, आज ही GNEE इलेक्ट्रिक से संपर्क करें। हम 24 घंटे के भीतर नवीनतम KYN61-40.5 मेटल क्लैड स्विचगियर कैबिनेट मूल्य सूची, तकनीकी चित्र और डिलीवरी शेड्यूल प्रदान करेंगे।
नवीनतम KYN61-40.5 हाई वोल्टेज स्विचगियर कैबिनेट मूल्य सूची के लिए हमसे संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: KYN28-12 और KYN61-40.5 के बीच क्या अंतर है?
उत्तर: KYN28-12 मध्यम {{6}वोल्टेज वितरण के लिए एक 12 केवी मेटल क्लैड स्विचगियर कैबिनेट है। KYN61-40.5 एक 40.5 kV उच्च वोल्टेज स्विचगियर कैबिनेट है जिसका उपयोग प्राथमिक सबस्टेशनों और उच्च-वोल्टेज इनकमिंग फीडरों में किया जाता है।
Q2: क्या मैं अपने स्वयं के वैक्यूम सर्किट ब्रेकर ब्रांड का उपयोग कर सकता हूँ?
उत्तर: हाँ. हम VS1, VD4, ZN85 या ग्राहक निर्दिष्ट VCB मॉडल स्थापित कर सकते हैं, बशर्ते वे ट्रक इंटरफ़ेस और विद्युत रेटिंग से मेल खाते हों।
Q3: क्या आप 50 हर्ट्ज़ और 60 हर्ट्ज़ नेटवर्क का समर्थन करते हैं?
उत्तर: हाँ. KYN61-40.5 स्विचगियर कैबिनेट 50 हर्ट्ज और 60 हर्ट्ज दोनों प्रणालियों के लिए डिज़ाइन किया गया है, जो दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका, लैटिन अमेरिका और अन्य निर्यात बाजारों के लिए उपयुक्त है।
Q4: डिलीवरी के साथ कौन से दस्तावेज़ शामिल हैं?
ए: वायरिंग आरेख, ऑपरेशन मैनुअल, परीक्षण रिपोर्ट, पैकिंग सूची और प्रमाणपत्र प्रतियां। अनुरोध पर तृतीय पक्ष निरीक्षण (एसजीएस/बीवी/टीयूवी) की व्यवस्था की जा सकती है।
Q5: मैं KYN61-40.5 स्विचगियर कैबिनेट कोटेशन कैसे प्राप्त कर सकता हूं?
उत्तर: हमें अपना सिंगल लाइन डायग्राम, रेटेड करंट, शॉर्ट सर्किट स्तर, ब्रेकर प्राथमिकता और गंतव्य पोर्ट भेजें। हमारा इंजीनियर पूर्ण उत्तर देगाउच्च वोल्टेज स्विचगियर कैबिनेट24 घंटे के भीतर कोटेशन.
