1000 केवीए तेल के नुकसान की विशेषताएं और दक्षता विश्लेषण - डूबे हुए ट्रांसफार्मर

आधुनिक औद्योगिक परिदृश्य में, ऊर्जा दक्षता अब केवल एक पर्यावरणीय लक्ष्य नहीं बल्कि एक वित्तीय आवश्यकता है।



बिजली उपकरणों के अग्रणी निर्माता के रूप में,जीएनईईपरिचालन लागत को कम करने के लिए डिज़ाइन किए गए उच्च-प्रदर्शन समाधान प्रदान करता है।1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरयह हमारी उत्पाद श्रृंखला की आधारशिला है, जिसे पावर ग्रिड और औद्योगिक संयंत्रों के लिए असाधारण स्थिरता प्रदान करने के लिए इंजीनियर किया गया है।



एक चुनकर1000 केवीए तेल भरा ट्रांसफार्मरजीएनईई जैसे विशेष निर्माता से, आप सुनिश्चित करते हैं कि आपकातेल से भरे वितरण ट्रांसफार्मरऊर्जा संरक्षण और विश्वसनीयता के लिए उच्चतम वैश्विक मानकों को पूरा करें।



यह लेख हमारी विश्व श्रेणी को परिभाषित करने वाली हानि विशेषताओं और दक्षता मेट्रिक्स के बारे में गहराई से जानकारी प्रदान करता हैतीन चरण वाला तेल डूबा हुआ ट्रांसफार्मरइकाइयाँ।





ए में दक्षता1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरआउटपुट पावर और इनपुट पावर का अनुपात है। हालाँकि आंतरिक हानियों के कारण कोई भी ट्रांसफार्मर 100% कुशल नहीं है, जीएनईई की इंजीनियरिंग टीम उस अंतर को कम करने पर ध्यान केंद्रित करती है। हमारातेल में डूबे हुए प्रकार का ट्रांसफार्मरइष्टतम लोड स्थितियों के तहत मॉडल अक्सर 98% या 99% से अधिक दक्षता रेटिंग प्राप्त करते हैं।



एक के लिएआउटडोर पावर ट्रांसफार्मरदक्षता सीधे ताप प्रबंधन से जुड़ी है। जब ऊर्जा "खो" जाती है, तो यह ऊष्मा में परिवर्तित हो जाती है। यदितेल में डूबे ट्रांसफार्मर के हिस्से, जैसे कूलिंग रेडिएटर्स और इंसुलेटिंग ऑयल, इस गर्मी को प्रभावी ढंग से नष्ट नहीं कर सकते हैं, ट्रांसफार्मर का जीवनकाल कम हो जाता है।



इसलिए, अपने विद्युत बुनियादी ढांचे को अनुकूलित करने के इच्छुक किसी भी तकनीकी खरीदार या इंजीनियर के लिए "नुकसान विशेषताओं" को समझना आवश्यक है।





कोई भी लोड हानि, जिसे अक्सर लौह हानि कहा जाता है, उसी क्षण घटित होती है1000 केवीए तेल भरा ट्रांसफार्मरऊर्जावान है, चाहे वह किसी भार को शक्ति प्रदान कर रहा हो। इन नुकसानों में मुख्य रूप से ट्रांसफार्मर कोर के भीतर हिस्टैरिसीस और एड़ी वर्तमान नुकसान शामिल हैं।



परजीएनईई, हम उच्च{{1}पारगम्यता, कोल्ड{2}रोल्ड ग्रेन{{3}ओरिएंटेड (सीआरजीओ) सिलिकॉन स्टील का उपयोग करके नो-{0}लोड हानि को कम करते हैं। कोर स्टैकिंग विधि को अनुकूलित करके (जैसे कि "स्टेप{5}}लैप" जोड़ का उपयोग करके), हम चुंबकीय प्रतिरोध को काफी कम कर देते हैं। यह सूक्ष्म डिज़ाइन यह सुनिश्चित करता है कि हमारातेल से भरे वितरण ट्रांसफार्मरकम बिजली की मांग की अवधि के दौरान भी ऊर्जा कुशल बने रहें, जैसे कि विनिर्माण सुविधाओं में रात की पाली या वाणिज्यिक भवनों में निष्क्रिय समय।

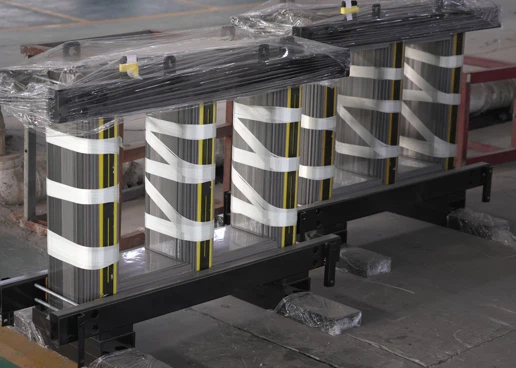

1000 केवीए ट्रांसफार्मर के लिए उच्च गुणवत्ता वाली सिलिकॉन स्टील कोर असेंबली





लोड हानि, या तांबे की हानि, परिवर्तनशील होती है और ट्रांसफार्मर वाइंडिंग के माध्यम से बहने वाली धारा पर निर्भर करती है। ये नुकसान मुख्य रूप से वाइंडिंग सामग्री के विद्युत प्रतिरोध (I²R नुकसान) के कारण होते हैं।



प्रमुखों में से एक के रूप मेंतेल से भरे ट्रांसफार्मर निर्माता, GNEE तांबे और एल्यूमीनियम दोनों वाइंडिंग विकल्प प्रदान करता हैतीन चरण वाला तेल डूबा हुआ ट्रांसफार्मर.



• तांबे की वाइंडिंग्स:न्यूनतम प्रतिरोध और उच्चतम दक्षता प्रदान करते हैं, जो उन्हें उच्च - कर्तव्य चक्र औद्योगिक अनुप्रयोगों के लिए आदर्श बनाता है।
• घुमावदार ज्यामिति:हमारे इंजीनियर वाइंडिंग के भीतर त्वचा के प्रभाव और एड़ी धाराओं को कम करने के लिए ट्रांसपोज़्ड कंडक्टर का उपयोग करते हैं।



की सटीक गणना करकेतेल से भरे ट्रांसफार्मर का आकारऔर घुमावदार क्रॉस -सेक्शन, हम सुनिश्चित करते हैं कि तापमान वृद्धि सीमा के भीतर अच्छी तरह से रहे, यहां तक ​​कि 100% लोड पर भी। यह स्थिरता ही हमारी इकाइयों को सर्वोच्च पसंद बनाती हैआउटडोर पावर ट्रांसफार्मरकठोर वातावरण में स्थापना.





निम्नलिखित तालिका जीएनईई मानक के लिए विशिष्ट हानि और दक्षता विशिष्टताओं का सारांश प्रस्तुत करती है1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर.

पैरामीटर	विशिष्टता (मानक दक्षता)	उच्च दक्षता (टियर 2/3)
रेटेड क्षमता	1000 केवीए	1000 केवीए
नहीं-लोड हानि (डब्ल्यू)	~1150 W	~980 W
75 डिग्री (डब्ल्यू) पर लोड हानि	~10300 W	~8900 W
कुल घाटा (डब्ल्यू)	~11450 W	~9880 W
शॉर्ट सर्किट प्रतिबाधा	5.0%	5.0%
50% लोड पर दक्षता	99.1%	99.4%
100% लोड पर दक्षता	98.8%	99.1%
ठंडा करने की विधि	ओनान	ओनान



प्रत्येक घटक की समग्र दक्षता में भूमिका होती है1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर.

• इन्सुलेशन तेल:तेल की गुणवत्ता संवहन दर को प्रभावित करती है। जीएनईई अत्यधिक परिष्कृत खनिज तेल का उपयोग करता है जो बेहतर ढांकता हुआ शक्ति और तापीय चालकता प्रदान करता है।
• रेडिएटर:हमारे नालीदार टैंक डिज़ाइन सतह क्षेत्र को बढ़ाते हैं, जिससे तेजी से ठंडा करने की सुविधा मिलती हैतेल में डूबे हुए प्रकार का ट्रांसफार्मर.
• चेंजर्स टैप करें:टैप चेंजर के माध्यम से उचित वोल्टेज विनियमन यह सुनिश्चित करता है कि ट्रांसफार्मर अपने डिज़ाइन किए गए चुंबकीय प्रवाह घनत्व पर काम करता है, जिससे अधिक उत्तेजना हानि को रोका जा सकता है।
• बुशिंग्स और टर्मिनल:उच्च-गुणवत्तातेल में डूबे ट्रांसफार्मर के हिस्सेकनेक्शन बिंदुओं पर संपर्क प्रतिरोध को कम करें, स्थानीय ताप और ऊर्जा बर्बादी को रोकें।





यह गारंटी देने के लिए कि1000 केवीए तेल भरा ट्रांसफार्मरवादे के अनुरूप प्रदर्शन करता है, जीएनईई कठोर आचरण करता हैतेल भरे ट्रांसफार्मर का परीक्षण. हम नियंत्रित परिस्थितियों में नुकसान को मापने के लिए उच्च परिशुद्धता पावर विश्लेषक का उपयोग करते हैं।



मानक परीक्षण में शामिल हैं:

• नहीं-लोड हानि परीक्षण:कोर गुणवत्ता को सत्यापित करने के लिए रेटेड वोल्टेज और आवृत्ति पर मापा गया।
• भार हानि और प्रतिबाधा परीक्षण:वाइंडिंग की अखंडता को सत्यापित करने के लिए रेटेड करंट पर संचालित किया गया।
• तापमान वृद्धि परीक्षण:यह सुनिश्चित करता है कि शीतलन प्रणाली कुल नुकसान से उत्पन्न गर्मी को संभाल सकती है।

जैसा कि भरोसा किया गया हैतेल से भरे ट्रांसफार्मर निर्माता, हम अपने ग्राहकों को प्रत्येक इकाई के लिए प्रमाणित परीक्षण रिपोर्ट प्रदान करते हैं, जिससे प्रत्येक लेनदेन में पारदर्शिता सुनिश्चित होती है।



तेल से भरे ट्रांसफार्मर के लिए व्यावसायिक दक्षता और हानि परीक्षण





क्षमता का चयन करते समय, "दक्षता शिखर" पर विचार करना महत्वपूर्ण है। अधिकांशतेल से भरे वितरण ट्रांसफार्मरअपने रेटेड लोड के लगभग 40% से 60% पर अपनी अधिकतम दक्षता तक पहुँचें।



यदि आपकी औसत मांग 500 केवीए है, a1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरलंबे समय में 630 केवीए इकाई की तुलना में अधिक कुशल हो सकती है, क्योंकि यह भविष्य में विस्तार के लिए जगह प्रदान करते हुए अपनी दक्षता के करीब काम करेगी।



जीएनईई में, हम ग्राहकों को इष्टतम का चयन करने के लिए उनके लोड प्रोफाइल का विश्लेषण करने में मदद करते हैंतेल से भरे ट्रांसफार्मर का आकार, दशकों की ऊर्जा बचत के साथ प्रारंभिक पूंजीगत व्यय को संतुलित करना।





जीएनईई को चुनने का मतलब एक ऐसी फैक्ट्री के साथ साझेदारी करना है जो पावर इंजीनियरिंग की बारीकियों को समझती है। हमारातीन चरण वाला तेल डूबा हुआ ट्रांसफार्मरइकाइयाँ विश्व स्तर पर निर्यात की जाती हैं, जो विविध जलवायु और ग्रिड स्थितियों में अपनी विश्वसनीयता साबित करती हैं।



चाहे आपको किसी मानक की आवश्यकता होआउटडोर पावर ट्रांसफार्मरया एक कस्टम {{0}इंजीनियर्ड समाधान, हमारी विनिर्माण सुविधा उत्कृष्टता प्रदान करने के लिए नवीनतम तकनीक से सुसज्जित है।

• फ़ैक्टरी डायरेक्ट:बेहतर मूल्य निर्धारण और तकनीकी सहायता के लिए निर्माता से सीधा संवाद।
• मानक अनुपालन:हमारे ट्रांसफार्मर आईईसी, एएनएसआई और आईईईई मानकों को पूरा करते हैं।
• स्थायित्व:30 साल की सेवा जीवन के लिए डिज़ाइन किया गया मजबूत निर्माण।



निर्यात करें-जीएनईई फैक्ट्री से तैयार 1000 केवीए तेल से भरे ट्रांसफार्मर





ए की हानि विशेषताओं को समझना1000 केवीए तेल में डूबा हुआ ट्रांसफार्मरअधिक कुशल और लागत{0}}प्रभावी बिजली प्रणाली की दिशा में पहला कदम है। उच्च गुणवत्ता पर ध्यान केंद्रित करकेतेल में डूबे ट्रांसफार्मर के हिस्से, उन्नत कोर सामग्री, और कड़ेतेल भरे ट्रांसफार्मर का परीक्षण, जीएनईई यह सुनिश्चित करता है कि प्रत्येक1000 केवीए तेल भरा ट्रांसफार्मरहम जो उत्पादन करते हैं वह विश्वसनीयता का एक मानक है।

एक उद्धरण का अनुरोध करें



अकुशल उपकरणों को अपना परिचालन बजट ख़त्म न करने दें। ए में निवेश करेंतीन चरण वाला तेल डूबा हुआ ट्रांसफार्मरजो लंबे समय तक चलने के लिए बनाया गया है और बचाने के लिए बनाया गया है।



क्या आप अपने विद्युतीय बुनियादी ढांचे को उच्च दक्षता वाले समाधान के साथ उन्नत करने के लिए तैयार हैं?

अपनी परियोजना आवश्यकताओं पर चर्चा करने के लिए आज ही GNEE से संपर्क करें! हमारे इंजीनियर आपके लिए अनुकूलित दक्षता विश्लेषण और फ़ैक्टरी प्रत्यक्ष उद्धरण प्रदान करने के लिए तैयार हैं1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर.



अक्सर पूछे जाने वाले प्रश्न



तेल में डूबे ट्रांसफार्मर में तेल की प्राथमिक भूमिका क्या है?

तेल में डूबे ट्रांसफार्मर में तेल दोहरे कार्य करता है: इन्सुलेशन और शीतलन। यह विद्युत रिसाव को रोकने के लिए एक अवरोधक के रूप में कार्य करता है और उत्पन्न गर्मी को नष्ट करता है, जिससे ओवरहीटिंग और संभावित विद्युत दोषों को रोका जा सकता है।



ढांकता हुआ शक्ति परीक्षण कितनी बार आयोजित किया जाना चाहिए?

इष्टतम ट्रांसफार्मर प्रदर्शन को बनाए रखने के लिए परिचालन स्थितियों के अनुरूप ढांकता हुआ शक्ति परीक्षण आम तौर पर सालाना या निर्माता द्वारा सलाह के अनुसार अनुशंसित किया जाता है।



ट्रांसफार्मर के रखरखाव के लिए तेल के स्तर की निगरानी क्यों आवश्यक है?

तेल के स्तर की निगरानी करना महत्वपूर्ण है क्योंकि कम तेल के स्तर से अधिक गर्मी हो सकती है और इन्सुलेशन क्षमता कम हो सकती है, जिससे विद्युत दोषों का खतरा बढ़ सकता है।



कौन से उपाय ट्रांसफार्मर में थर्मल ओवरलोड को रोक सकते हैं?

थर्मल ओवरलोड के लिए निवारक उपायों में लोड वितरण को अनुकूलित करना, उन्नत शीतलन तकनीकों को नियोजित करना और आवश्यक होने पर त्वरित सुधारात्मक कार्रवाइयों के साथ निरंतर तापमान की निगरानी करना शामिल है।



थर्मल इमेजिंग ट्रांसफार्मर के रखरखाव में कैसे मदद कर सकती है?

थर्मल इमेजिंग हॉटस्पॉट की पहचान करने के लिए इन्फ्रारेड छवियों को कैप्चर करती है जो विद्युत मुद्दों या संभावित घटक विफलताओं का संकेत दे सकती हैं, जिससे शीघ्र हस्तक्षेप और बड़ी विफलताओं की रोकथाम की अनुमति मिलती है।



ऐसा क्या है जो तेल ट्रांसफार्मर को सूखे - प्रकार के विकल्पों से अधिक कुशल बनाता है

तेल ट्रांसफार्मर इकाइयाँ उन्नत शीतलन क्षमताओं के माध्यम से बेहतर दक्षता प्राप्त करती हैं जो उच्च शक्ति घनत्व और कम नुकसान को सक्षम करती हैं। तरल इन्सुलेशन हवा की तुलना में बेहतर तापीय चालकता प्रदान करता है, जिससे बेहतर विद्युत प्रदर्शन के साथ अधिक कॉम्पैक्ट डिजाइन की अनुमति मिलती है। आधुनिक तेल ट्रांसफार्मर डिज़ाइन आम तौर पर 99% से अधिक दक्षता रेटिंग प्राप्त करते हैं, जबकि तुलनीय सूखी - प्रकार की इकाइयों में थर्मल सीमाओं और डिज़ाइन बाधाओं के कारण दक्षता रेटिंग कई प्रतिशत अंक कम हो सकती है।



प्रतिस्थापन की आवश्यकता से पहले तेल ट्रांसफार्मर आमतौर पर कितने समय तक काम कर सकते हैं

अच्छी तरह से बनाए रखी गई तेल ट्रांसफार्मर इकाइयां नियमित रूप से 30 साल की सेवा जीवन प्राप्त करती हैं, कई स्थापनाएं 50 साल या उससे अधिक समय से सफलतापूर्वक काम कर रही हैं। दीर्घायु लोड पैटर्न, पर्यावरणीय स्थितियों और रखरखाव की गुणवत्ता सहित कारकों पर निर्भर करती है। नियमित तेल विश्लेषण और स्थिति की निगरानी संभावित मुद्दों की अग्रिम चेतावनी प्रदान करते हुए उपकरण के जीवनकाल को अनुकूलित करने में सक्षम बनाती है। यह विस्तारित सेवा जीवन तेल ट्रांसफार्मर प्रौद्योगिकी को जीवनचक्र के दृष्टिकोण से अत्यधिक लागत प्रभावी बनाता है।
