1000kVA ड्राई टाइप ट्रांसफार्मर इनडोर के लिए स्थापना आवश्यकताएँ और मंजूरी

एक पेशेवर ट्रांसफॉर्मर निर्माता के रूप में, जीएनईई उन्नत ड्राई{0}टाइप ट्रांसफॉर्मर समाधानों में विशेषज्ञता रखता है, जिसमें तीन{{1}फेज ड्राई{2}}टाइप ट्रांसफार्मर और तीन{3}}फेज कास्ट रेजिन ट्रांसफार्मर सिस्टम शामिल हैं। ए स्थापित करते समय1000kVA ड्राई टाइप ट्रांसफार्मरइनडोरसुरक्षा, प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करने के लिए उचित योजना, मंजूरी और मानकों का अनुपालन महत्वपूर्ण है।



अग्नि सुरक्षा और कम रखरखाव लाभों के कारण इनडोर इंस्टॉलेशन का व्यापक रूप से वाणिज्यिक भवनों, औद्योगिक संयंत्रों और बुनियादी ढांचा परियोजनाओं में उपयोग किया जाता है। हालाँकि, अनुचित स्थापना से अधिक गर्मी, कम दक्षता और परिचालन जोखिम हो सकते हैं।





1000kVA ड्राई टाइप ट्रांसफार्मर इनडोर इंस्टालेशन के लिए साइट चयन

विश्वसनीय संचालन सुनिश्चित करने के लिए सही स्थापना स्थान चुनना पहला कदम है।



मुख्य आवश्यकताएँ:

• साफ, सूखे और अच्छे हवादार कमरे में स्थापित करें
• अत्यधिक धूल, संक्षारक गैसों या नमी वाले क्षेत्रों से बचें
• रखरखाव और निरीक्षण के लिए आसान पहुंच सुनिश्चित करें

इनडोर तीन चरण ट्रांसफार्मर अनुप्रयोगों के लिए, उचित पर्यावरण नियंत्रण से प्रदर्शन और जीवनकाल में काफी सुधार होता है।



फाउंडेशन और माउंटिंग आवश्यकताएँ

ट्रांसफार्मर को ठोस एवं समतल नींव पर स्थापित किया जाना चाहिए।

महत्वपूर्ण विचार:

• प्रबलित कंक्रीट आधार की अनुशंसा की जाती है
• शोर और यांत्रिक तनाव को कम करने के लिए एंटी-कंपन पैड
• 1000kVA इकाई के लिए पर्याप्त भार वहन क्षमता

कास्ट रेज़िन पावर ट्रांसफार्मर डिज़ाइन कॉम्पैक्ट हैं लेकिन फिर भी स्थिर संरचनात्मक समर्थन की आवश्यकता होती है।

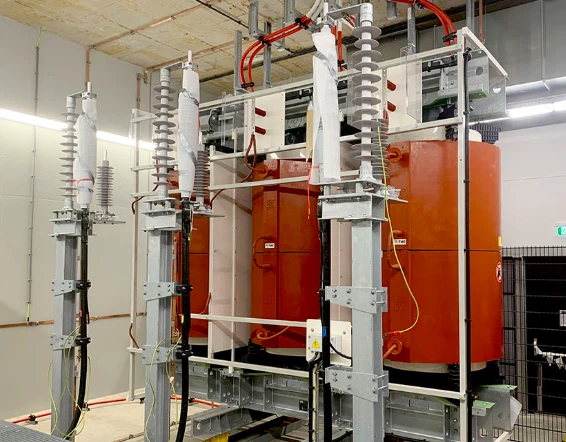

इनडोर सबस्टेशन में लगा ट्रांसफार्मर





1000kVA ड्राई टाइप ट्रांसफार्मर इनडोर के लिए न्यूनतम निकासी दूरी

उचित निकासी सुरक्षित संचालन और प्रभावी शीतलन सुनिश्चित करती है।



विशिष्ट निकासी दिशानिर्देश:

• फ्रंट क्लीयरेंस: 1.5 मीटर से अधिक या उसके बराबर (संचालन और रखरखाव स्थान)
• साइड क्लीयरेंस: 1.0 मीटर से अधिक या उसके बराबर
• रियर क्लीयरेंस: 1.0 मीटर से अधिक या उसके बराबर
• शीर्ष निकासी: 1.0 मीटर से अधिक या उसके बराबर

ये दूरियाँ स्थानीय मानकों (आईईसी, एनईसी, या जीबी) के आधार पर भिन्न हो सकती हैं।



1000kVA ड्राई टाइप ट्रांसफार्मर इंडोर के लिए वेंटिलेशन क्लीयरेंस

शुष्क - प्रकार के ट्रांसफार्मर वायु शीतलन पर निर्भर करते हैं, इसलिए वायु प्रवाह महत्वपूर्ण है।



वेंटिलेशन आवश्यकताएँ:

• प्राकृतिक या मजबूर वायु परिसंचरण सुनिश्चित करें
• एयर इनलेट और आउटलेट को अवरुद्ध करने से बचें
• दीवारों और अन्य उपकरणों से पर्याप्त दूरी बनाए रखें

कम हानि वाले शुष्क - प्रकार के ट्रांसफार्मर डिज़ाइन दक्षता में सुधार करते हैं लेकिन फिर भी उचित शीतलन स्थितियों पर निर्भर करते हैं।

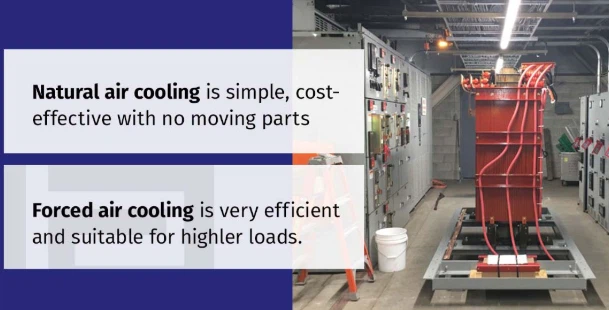

शुष्क प्रकार के ट्रांसफार्मरों के लिए शीतलन विधियाँ





केबल और बसबार कनेक्शन आवश्यकताएँ

सुरक्षित संचालन के लिए उचित विद्युत कनेक्शन आवश्यक है।

दिशानिर्देश:

• उचित रेटेड केबल या बसबार का उपयोग करें
• चुस्त और सुरक्षित कनेक्शन सुनिश्चित करें
• उचित इन्सुलेशन और चरण पृथक्करण प्रदान करें

कास्ट कॉइल ड्राई टाइप ट्रांसफार्मर सिस्टम अक्सर विभिन्न अनुप्रयोगों के लिए लचीले कनेक्शन विकल्पों का समर्थन करते हैं।



ग्राउंडिंग और सुरक्षा प्रणाली

सुरक्षा और दोष सुरक्षा के लिए ग्राउंडिंग महत्वपूर्ण है।

आवश्यकताएं:

• ट्रांसफार्मर कोर और बाड़े की विश्वसनीय ग्राउंडिंग
• सर्ज सुरक्षा उपकरण स्थापित करें
• सुरक्षात्मक रिले और सर्किट ब्रेकर का उपयोग करें

ड्राई कोर ट्रांसफार्मर और कास्ट रेजिन प्रकार के ट्रांसफार्मर सिस्टम को अंतरराष्ट्रीय सुरक्षा मानकों का पालन करना होगा।





तापमान और आर्द्रता की स्थिति

ऑपरेटिंग वातावरण सीधे प्रदर्शन को प्रभावित करता है।



अनुशंसित शर्तें:

• परिवेश का तापमान: -5 डिग्री से +40 डिग्री
• सापेक्ष आर्द्रता: 90% से कम या उसके बराबर (गैर-संघनक)

ड्राई कास्ट रेज़िन ट्रांसफार्मर आर्द्र वातावरण में अच्छा प्रदर्शन करते हैं लेकिन फिर भी उन्हें नियंत्रित परिस्थितियों की आवश्यकता होती है।



अग्नि सुरक्षा एवं सुरक्षा उपाय

सूखे {{0} प्रकार के ट्रांसफार्मर तेल से भरी इकाइयों की तुलना में अधिक सुरक्षित होते हैं, लेकिन सावधानियां अभी भी आवश्यक हैं।



उपायों में शामिल हैं:

• अग्निरोधी स्थापना सामग्री
• धुआं पहचान प्रणाली
• अग्नि अवरोधक यदि महत्वपूर्ण उपकरणों के पास स्थापित किए गए हैं

कास्ट रेज़िन ड्राई टाइप ट्रांसफार्मर निर्माता बेहतर सुरक्षा के लिए ज्वाला मंदक गुणों के साथ उत्पाद डिज़ाइन करते हैं।



अग्नि सुरक्षा उपकरणों के साथ इनडोर ट्रांसफार्मर कक्ष





1000kVA ड्राई टाइप ट्रांसफार्मर इंडोर के लिए रखरखाव मंजूरी

नियमित रखरखाव के लिए पर्याप्त स्थान आरक्षित होना चाहिए।



आवश्यकताएं:

• टर्मिनलों और नियंत्रण पैनलों तक आसान पहुंच
• निरीक्षण उपकरणों और कर्मियों के लिए स्थान
• यदि आवश्यक हो तो उपकरण हटाने के लिए रास्ते साफ़ करें

ड्राई डिस्ट्रीब्यूशन ट्रांसफार्मर सिस्टम न्यूनतम रखरखाव के लिए डिज़ाइन किए गए हैं, लेकिन पहुंच आवश्यक बनी हुई है।



शोर और कंपन संबंधी विचार

आंतरिक प्रतिष्ठानों को शोर नियंत्रण पर विचार करना चाहिए।



समाधान:

• कंपन डैम्पर्स स्थापित करें
• यदि आवश्यक हो तो ध्वनिरोधी बाड़ों का उपयोग करें
• कार्यालयों या आवासीय क्षेत्रों से दूरी बनाए रखें





पैरामीटर	विनिर्देश
रेटेड क्षमता	1000 केवीए
वोल्टेज स्तर	10kV / 0.4kV
चरण	तीन-चरण
ठंडा करने की विधि	एएन/एएफ
इन्सुलेशन प्रकार	राल छोड़ना
स्थापना प्रकार	इनडोर
न्यूनतम फ्रंट क्लीयरेंस	1.5 मीटर से अधिक या उसके बराबर
साइड/रियर क्लीयरेंस	1.0 मीटर से अधिक या उसके बराबर
शीर्ष निकासी	1.0 मीटर से अधिक या उसके बराबर
परिवेश का तापमान	-5 डिग्री से +40 डिग्री
सुरक्षा स्तर	आईपी20/आईपी23
मानक	आईईसी/एएनएसआई/जीबी



जीएनईई अग्रणी कास्ट रेजिन ड्राई टाइप ट्रांसफार्मर निर्माताओं में से एक है, जो निम्नलिखित की पेशकश करता है:

• उच्च गुणवत्ता वाले कास्ट रेज़िन वितरण ट्रांसफार्मर समाधान
• उन्नत तीन -फेज़ ड्राई-प्रकार की ट्रांसफार्मर तकनीक
• कस्टम इंडोर थ्री-फ़ेज़ ट्रांसफार्मर डिज़ाइन
• आईईसी, एएनएसआई और जीबी मानकों का अनुपालन
• वैश्विक परियोजना अनुभव और तेज़ डिलीवरी

हम डिज़ाइन से लेकर इंस्टॉलेशन तक पूर्ण तकनीकी सहायता प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपका प्रोजेक्ट सुचारू रूप से चले।





को समझना1000kVA ड्राई टाइप ट्रांसफार्मर इनडोर के लिए स्थापना आवश्यकताएँ और मंजूरीसुरक्षा, दक्षता और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए आवश्यक है। उचित साइट चयन, वेंटिलेशन, विद्युत कनेक्शन और रखरखाव स्थान सभी इष्टतम ट्रांसफार्मर प्रदर्शन में योगदान करते हैं।

एक उद्धरण का अनुरोध करें



👉 विशेषज्ञ मार्गदर्शन या अनुकूलित ट्रांसफार्मर समाधान की आवश्यकता है?आज ही GNEE से संपर्क करें और अपने इनडोर ट्रांसफार्मर परियोजनाओं के लिए पेशेवर सहायता प्राप्त करें!



1000 केवीए तेल में डूबे ट्रांसफार्मर के क्या फायदे हैं?

1000 केवीए तेल में डूबा हुआ ट्रांसफार्मर प्रदान करता है:

• बेहतर शीतलन प्रदर्शन
• उच्च दक्षता और अधिभार क्षमता
• लंबी सेवा जीवन
• प्रारंभिक खरीद लागत कम

यह इसे औद्योगिक और उपयोगिता अनुप्रयोगों के लिए एक पसंदीदा विकल्प बनाता है।



क्या 1000 केवीए शुष्क प्रकार के ट्रांसफार्मर का रख-रखाव निःशुल्क है?

1000 केवीए शुष्क प्रकार के ट्रांसफार्मर को तेल से भरे ट्रांसफार्मर की तुलना में कम रखरखाव की आवश्यकता होती है, क्योंकि इसमें तेल का उपयोग नहीं होता है। हालाँकि, इष्टतम प्रदर्शन सुनिश्चित करने के लिए समय-समय पर निरीक्षण, सफाई और थर्मल जाँच अभी भी आवश्यक है।



क्या 1000 केवीए ट्रांसफार्मर को अनुकूलित किया जा सकता है?

हां, 1000 केवीए शुष्क प्रकार के ट्रांसफार्मर और 1000 केवीए तेल में डूबे हुए ट्रांसफार्मर दोनों को पूरी तरह से अनुकूलित किया जा सकता है। वोल्टेज, आवृत्ति, प्रतिबाधा, शीतलन विधि और बाड़े की सुरक्षा जैसे मापदंडों को विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है।



1000 केवीए ट्रांसफार्मर को किन मानकों का पालन करना चाहिए?

एक विश्वसनीय 1000 केवीए ट्रांसफार्मर को आईईसी, एएनएसआई या आईईईई जैसे अंतरराष्ट्रीय मानकों का पालन करना चाहिए। प्रमाणीकरण स्थानीय बिजली प्रणालियों के साथ प्रदर्शन, सुरक्षा और अनुकूलता सुनिश्चित करता है।



अपने प्रोजेक्ट के लिए सही 1000 केवीए ट्रांसफार्मर का चयन कैसे करें?

सही 1000 केवीए ट्रांसफार्मर का चयन करने के लिए, विचार करें:

• स्थापना वातावरण (इनडोर बनाम आउटडोर)
• लोड आवश्यकताएँ
• बजट और जीवनचक्र लागत
• सुरक्षा एवं रखरखाव की आवश्यकता

सूखा प्रकार घर के अंदर सुरक्षा के लिए आदर्श है, जबकि तेल में डूबा हुआ प्रकार भारी आउटडोर उपयोग के लिए बेहतर है।



1000kVA तेल में डूबे ट्रांसफार्मर की कीमत पर क्या प्रभाव पड़ता है?

1000kVA तेल में डूबे ट्रांसफार्मर की लागत इस पर निर्भर करती है:

• कोर सामग्री गुणवत्ता (सीआरजीओ स्टील)
• घुमावदार सामग्री (तांबा बनाम एल्यूमीनियम)
• हानि स्तर (मानक बनाम ऊर्जा-कुशल)
• ब्रांड और प्रमाणीकरण
• अनुकूलन आवश्यकताएँ
