तेल में डूबे ट्रांसफार्मर के सामान्य दोष क्या हैं, और सर्वोत्तम समाधान क्या हैं?

जीएनईई इलेक्ट्रिक18 वर्षों से अधिक की क्षेत्र-परीक्षित विशेषज्ञता वाला एक प्रमुख निर्माता और सेवा प्रदाता, प्रतिदिन इस महत्वपूर्ण प्रश्न का सामना करता है क्योंकि हम दुनिया भर में उपयोगिताओं और उद्योगों का समर्थन करते हैं। की स्पष्ट समझतेल में डूबे ट्रांसफार्मर के सामान्य दोषऔर वैज्ञानिक रूप से समर्थित समाधानों का कार्यान्वयन महंगी कटौती को रोकने और परिसंपत्ति जीवन को बढ़ाने के लिए आवश्यक है। ट्रांसफार्मर की खराबी बिजली प्रणाली उपकरण विफलताओं का एक महत्वपूर्ण प्रतिशत है, लेकिन शीघ्र पहचान और सही हस्तक्षेप के साथ, अधिकांश इकाइयों को पूर्ण विश्वसनीयता में बहाल किया जा सकता है।



यह लेख हमारी इंजीनियरिंग टीम के गहन नैदानिक ​​ज्ञान को रखरखाव प्रबंधकों और तकनीकी निर्णय निर्माताओं के लिए एक व्यावहारिक मार्गदर्शिका में परिवर्तित करता है।

GNEE ऑयल के बारे में अधिक जानें-डूबे हुए ट्रांसफार्मर

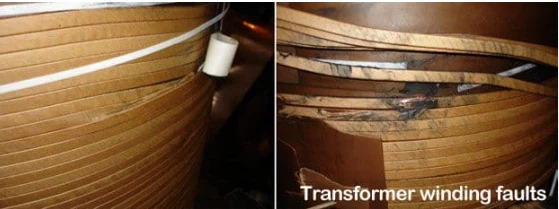

वाइंडिंग दोष इनमें से सबसे अधिक बार होने वाली श्रेणी का प्रतिनिधित्व करते हैंतेल में डूबे ट्रांसफार्मरों की सामान्य खामियां, जो सभी आंतरिक विफलताओं का लगभग 30-40% है। ये दोष सीधे इकाई के मुख्य विद्युत चुम्बकीय कार्य से समझौता करते हैं।



प्रकार और मूल कारण:

• शॉर्ट सर्किट को चालू करेंसबसे विशिष्ट वाइंडिंग विफलता, स्थानीय इन्सुलेशन पेपर गिरावट से शुरू होती है। एक छोटा सा शॉर्ट-सर्किट एक ताप बिंदु बनाता है जो आसन्न घुमावों को तेजी से ख़राब करता है, जिससे संभावित रूप से वाइंडिंग बर्नआउट हो जाता है।
• घुमावदार ग्राउंडिंग:कंडक्टर और ग्राउंडेड कोर या टैंक के बीच इन्सुलेशन विफल हो जाता है, जिससे पृथ्वी के लिए एक अनपेक्षित रास्ता बन जाता है और सुरक्षात्मक रिले ट्रिप हो जाते हैं।
• कंडक्टर टूटना:गंभीर शॉर्ट सर्किट बलों या खराब संयुक्त वेल्डिंग के कारण यांत्रिक तनाव से कंडक्टर अलग हो सकता है, जिसके परिणामस्वरूप असामान्य वोल्टेज आउटपुट हो सकता है।



सर्वोत्तम समाधान:
जहां हॉटस्पॉट पहुंच योग्य है, वहां मामूली मोड़ से लेकर {{1} मोड़ क्षति के लिए, ट्रांसफार्मर टैंक को खोला जा सकता है, गलती बिंदु की पहचान की जा सकती है, और छोटे मोड़ को अतिरिक्त इन्सुलेशन बाधाओं के साथ सावधानीपूर्वक अलग किया जा सकता है, इसके बाद स्थानीयकृत वैक्यूम सुखाने। गंभीर, व्यापक वाइंडिंग क्षति के लिए, निश्चित समाधान वाइंडिंग का पूर्ण प्रतिस्थापन है।



जीएनईई इलेक्ट्रिक हमारी आईएसओ प्रमाणित सुविधा में यह विशेष कार्य करता है, मूल {{0}ग्रेड तांबे के कंडक्टरों और {{2}की स्थिति{{3}आर्ट वाइंडिंग मशीनों का उपयोग करना। किसी भी वाइंडिंग की मरम्मत के बाद, व्यापक डीसी प्रतिरोध परीक्षण, टर्न अनुपात सत्यापन और आंशिक डिस्चार्ज माप को फिक्स को मान्य करना होगा। ऐसे दोषों को रोकना निरंतर ओवरलोड संचालन से बचने और ओवरहीटिंग के शुरुआती संकेतों को पकड़ने के लिए नियमित रूप से घुलित गैस विश्लेषण करने से शुरू होता है।

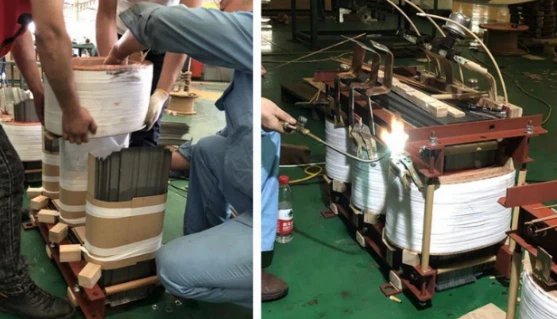

लौह कोर केवल एक इच्छित ग्राउंड पॉइंट के साथ संचालित होता है। जब इस डिज़ाइन सिद्धांत का उल्लंघन किया जाता है, तो यह इसके लिए सीधा ट्रिगर बन जाता हैतेल में डूबे ट्रांसफार्मर के सामान्य दोषजो क्रोनिक लोकल ओवरहीटिंग के रूप में प्रकट होता है।





दोष तंत्र को पहचानना:
एक स्वस्थ ट्रांसफार्मर कोर में फ्लोटिंग क्षमता को रोकने के लिए सटीक रूप से एक ग्राउंडिंग कनेक्शन होता है। मल्टी{{1}प्वाइंट ग्राउंडिंग फॉल्ट तब होता है जब धातु के मलबे, जंग जमा होने या क्षतिग्रस्त इन्सुलेशन स्पेसर के कारण दूसरा, अनपेक्षित संपर्क बनता है। यह एक बंद लूप बनाता है, और प्रेरित परिसंचारी धारा तीव्र स्थानीय ताप का कारण बनती है जो कोर के पास तेल और इन्सुलेशन को ख़राब कर देती है। आप बिना किसी स्पष्ट विद्युत कारण के डीजीए परिणामों में मीथेन और एथिलीन के स्तर में वृद्धि देखेंगे।



व्यवस्थित समाधान दृष्टिकोण:
कार्रवाई की पहली पंक्ति निदान है: एकल -बिंदु ग्राउंडिंग के नुकसान की पुष्टि करने के लिए लौह कोर इन्सुलेशन प्रतिरोध को मापें। मामूली मामलों में, सीमित वर्तमान आवेग तकनीक को लागू करने से टैंक को खोले बिना सूक्ष्म धातु पुलों को वाष्पीकृत किया जा सकता है। लगातार दोषों के लिए, कोर लिफ्टिंग निरीक्षण आवश्यक हो जाता है। हमारे सेवा इंजीनियर सक्रिय भाग को उठाते हैं, विदेशी वस्तुओं या जंग वाले पुलों को दृष्टिगत रूप से स्कैन करते हैं, और सावधानीपूर्वक इन्सुलेशन स्पेसर को पुनर्स्थापित करते हैं। हम अक्सर एक स्थायी कोर ग्राउंडिंग करंट मॉनिटर पोस्ट की मरम्मत स्थापित करते हैं ताकि ऑपरेटर लगातार यह सत्यापित कर सके कि परिसंचारी धारा 100 मिलीमीटर की सुरक्षित सीमा से नीचे बनी हुई है।





ठोस और तरल इन्सुलेशन का बुढ़ापा और टूटना सबसे खतरनाक हैतेल में डूबे ट्रांसफार्मर के सामान्य दोष, क्योंकि वे मामूली उम्र बढ़ने से लेकर भयावह ढांकता हुआ विफलता तक फैल सकते हैं।



गंभीर लक्षण:

नियमित मेगर परीक्षण के दौरान इन्सुलेशन प्रतिरोध और ध्रुवीकरण सूचकांक में महत्वपूर्ण कमी।

डीजीए क्रोमैटोग्राम में कार्बन मोनोऑक्साइड और कार्बन डाइऑक्साइड में उल्लेखनीय वृद्धि, कागज के अपघटन का संकेत देती है।

आंशिक डिस्चार्ज स्तर में वृद्धि, विशेष रूप से ऑपरेटिंग वोल्टेज पर।



संरचित हस्तक्षेप रणनीति:
सतह पर फ्लैशओवर और छोटी-मोटी दरारें दिखाने वाली झाड़ियों के लिए, कमरे की सफाई और तापमान {{1}वल्केनाइजिंग सिलिकॉन रबर कोटिंग लगाने से अक्सर पर्याप्त क्रीपेज दूरी बहाल हो जाती है। हालाँकि, वाइंडिंग और टैंक के बीच मुख्य इन्सुलेशन टूटने के लिए, एक बड़ा ओवरहाल गैर-परक्राम्य है।



जीएनईई इलेक्ट्रिक की कार्यशाला पुराने इन्सुलेशन को हटा देती है, कंडक्टरों को फिर से उच्च श्रेणी के क्रेप पेपर से लपेट देती है, और सक्रिय हिस्से को वाष्प के कई चक्रों में चरणबद्ध तरीके से सुखाती है ताकि पानी की मात्रा 0.5% से कम हो जाए। सबसे प्रभावी रोकथाम रणनीति में रूढ़िवादी थर्मल प्रबंधन शामिल है, यह सुनिश्चित करना कि शीर्ष तेल का तापमान कभी भी 85 डिग्री से अधिक न रहे, और ऑनलाइन आंशिक डिस्चार्ज मॉनिटर स्थापित करना जो इन्सुलेशन दोष विकसित होने के बारे में वास्तविक समय पर अलर्ट प्रदान करते हैं।





ट्रांसफार्मर खनिज तेल ढांकता हुआ और शीतलक दोनों के रूप में कार्य करता है, इसलिए इसकी स्थिति सीधे परिसंपत्ति के समग्र स्वास्थ्य को दर्शाती है। तेल की गुणवत्ता की समस्याएँ हैंतेल में डूबे ट्रांसफार्मर के सामान्य दोषयदि सुधार न किया जाए तो यह अन्य सभी विफलता मोड को तेज़ कर देता है।



प्रमुख नैदानिक ​​संकेतक:
सर्वोत्तम समाधान ब्रेकडाउन वोल्टेज, एसिड संख्या, नमी सामग्री और विघटित गैस प्रोफाइल के लिए तेल के नमूनों की नियमित प्रयोगशाला जांच से शुरू होते हैं। तेल की गिरावट आम तौर पर कम ब्रेकडाउन वोल्टेज, बढ़ी हुई अम्लता और गहरे रंग के रूप में प्रकट होती है। अत्यधिक घुली हुई गैस सामग्री ढांकता हुआ ताकत को कम कर देती है, जबकि उच्च नमी सक्रिय रूप से सेलूलोज़ पेपर की उम्र बढ़ने में तेजी लाती है।



परिशुद्धता समाधान:
बढ़ी हुई नमी या गैस वाले लेकिन स्थिर रासायनिक गुणों वाले तेल के लिए, लगातार चलने वाली ऑन लाइन वैक्यूम डीगैसिंग और निर्जलीकरण इकाइयाँ पैरामीटर को बहाल कर सकती हैं, जबकि ट्रांसफार्मर सक्रिय रहता है। जब एसिड का मूल्य अस्वीकार्य रूप से बढ़ जाता है, तो बेंटोनाइट क्ले उपचार या मोबाइल तेल पुनर्ग्रहण संयंत्रों का उपयोग करके पूर्ण पुनर्जनन अम्लीय यौगिकों और कोलाइडल संदूषकों को हटा देता है। अत्यधिक ऑक्सीकरण के मामलों में, पूर्ण तेल परिवर्तन सबसे अच्छा समाधान है।



जीएनईई इलेक्ट्रिक आईईसी 60296 पर पूर्व-परीक्षणित प्रीमियम क्लास I खनिज तेल की आपूर्ति करता है, जिससे यह सुनिश्चित होता है कि आपका ट्रांसफार्मर फैक्ट्री में ताज़ा ढांकता हुआ अखंडता के साथ सेवा में वापस आ जाता है।





नल परिवर्तक, कूलिंग पंप और सुरक्षात्मक रिले जैसे सहायक उपकरण सामूहिक रूप से 20-30% के लिए जिम्मेदार हैंतेल में डूबे ट्रांसफार्मर के सामान्य दोषअसफलताएँ। हालाँकि वे सीधे तौर पर कोर या कॉइल को शामिल नहीं करते हैं, लेकिन उनकी विफलता तेजी से मुख्य बॉडी को थर्मल या यांत्रिक क्षति पहुंचा सकती है।

फोकस क्षेत्र और सुधारात्मक कार्रवाइयां:

• ऑन-लोड टैप चेंजर (ओएलटीसी) मुद्दे:खराब संपर्क घिसाव डायवर्टर टैंक तेल में एसिटिलीन उत्पन्न करता है। सबसे अच्छे समाधान में एक निर्धारित ओएलटीसी रखरखाव गोता शामिल है {{1}आर्किंग संपर्कों को साफ करना या बदलना और अलग ओएलटीसी तेल डिब्बे को फ़िल्टर करना।
• शीतलन प्रणाली में रुकावट:बाहरी मलबे या आंतरिक कीचड़ से दूषित रेडिएटर उच्च तेल तापमान अलार्म का कारण बनते हैं। उच्च {{1}दबाव नाइट्रोजन या गर्म{{2}तेल फ्लशिंग आंतरिक मार्गों को प्रभावी ढंग से साफ करता है। दोषपूर्ण पंखे की मोटरें और तेल पंप सील स्टॉक से तत्काल बदलने की मांग करते हैं।
• सुरक्षा उपकरण की खराबी:बुखोल्ज़ रिले या दबाव राहत वाल्व जो संचालित करने में विफल होते हैं या झूठी यात्राएं उत्पन्न करते हैं, उन्हें परीक्षण बेंच पर अंशांकन की आवश्यकता होती है। जीएनईई रखरखाव कैलेंडर के एक निश्चित तत्व के रूप में सभी यांत्रिक सुरक्षा उपकरणों के वार्षिक कार्यात्मक परीक्षण की सिफारिश करता है।





इनकी पुनरावृत्ति को रोकनातेल में डूबे ट्रांसफार्मर के सामान्य दोषप्रतिक्रियाशील मरम्मत से स्थिति-आधारित रखरखाव दर्शन में परिवर्तन की आवश्यकता है।



हमारी इंजीनियरिंग सहायता टीम एक स्तरित रणनीति की अनुशंसा करती है:

• सतत निगरानी फाउंडेशन:महत्वपूर्ण ट्रांसफार्मर परिसंपत्तियों पर ऑन-लाइन डीजीए मॉनिटर और आंशिक डिस्चार्ज सेंसर स्थापित करें। वास्तविक समय में एसिटिलीन और हाइड्रोजन ट्रेंडिंग आपको वाइंडिंग या कोर दोष विकसित होने की जल्द से जल्द सूचना देता है।
• अनुसूचित विद्युत परीक्षण:कम से कम हर दो साल में डीसी वाइंडिंग प्रतिरोध, शॉर्ट सर्किट प्रतिबाधा और इन्सुलेशन परीक्षण करें। फ़ैक्टरी बेसलाइन डेटा फ़्लैग के विरुद्ध तुलनात्मक रुझान धीमी गति से विकसित होने वाले विरूपण या संपर्क घिसाव को दर्शाता है।
• थर्मल और भौतिक सर्वेक्षण:बिना किसी सेवा रुकावट के ढीले बुशिंग कनेक्शन या असमान रेडिएटर प्रवाह की पहचान करने के लिए सालाना इन्फ्रारेड थर्मोग्राफी का उपयोग करें।
• पूर्ण जीवनचक्र विश्लेषण:15 वर्ष से अधिक सेवा वाले ट्रांसफार्मर के लिए, तेल परीक्षण के दौरान पेपर इन्सुलेशन का फ्यूरन कंपाउंड विश्लेषण करें। यह गैर-आक्रामक विधि आपको ठोस इन्सुलेशन की वास्तविक शेष यांत्रिक शक्ति बताती है, तर्कसंगत प्रतिस्थापन निर्णयों का मार्गदर्शन करती है।





मान्यता देनातेल में डूबे ट्रांसफार्मर के सामान्य दोषपहला कदम है; क्रियान्वित करनासर्वोत्तम समाधानतकनीकी सटीकता के साथ जीएनईई इलेक्ट्रिक लगातार डिलीवरी करता है। वाइंडिंग की मरम्मत और तेल पुनर्जनन से लेकर साइट पर खराबी की जांच पूरी करने तक, हमारी फैक्ट्री प्रशिक्षित टीमें दीर्घकालिक ग्रिड विश्वसनीयता के लिए आवश्यक प्रक्रिया अनुशासन और परीक्षण कठोरता लाती हैं।



एक छोटी सी विसंगति के भयावह विफलता बनने की प्रतीक्षा न करें।अपने ट्रांसफार्मर के हालिया परीक्षण डेटा के साथ आज ही हमारे तकनीकी सहायता प्रभाग से संपर्क करें। हम 24 घंटे के भीतर एक विस्तृत दोष विश्लेषण और सुधारात्मक सेवा के लिए एक प्रतिस्पर्धी कोटेशन लौटाएंगे। आइए मिलकर आपकी परिसंपत्ति की सेहत को बहाल करें और आपकी बिजली आपूर्ति को सुरक्षित करें।
