1000kVA ड्राई टाइप ट्रांसफार्मर का कार्य सिद्धांत

जीएनईई की विश्वसनीयता की सराहना करना1000kVA ड्राई टाइप ट्रांसफार्मर, इसके संचालन के पीछे की परिष्कृत इंजीनियरिंग को समझना आवश्यक है। पारंपरिक तेल में डूबी हुई इकाइयों के विपरीत, aतीन-फेज ड्राई-प्रकार का ट्रांसफार्मरवोल्टेज रूपांतरण को प्रबंधित करने के लिए वायु और ठोस इन्सुलेशन सामग्री पर निर्भर करता है।



एक विशेषज्ञ के रूप मेंकास्ट रेज़िन ड्राई टाइप ट्रांसफार्मर निर्माता, जीएनईई उन्नत सामग्री विज्ञान के साथ संयुक्त विद्युत चुम्बकीय प्रेरण के सिद्धांतों का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि इनडोर अनुप्रयोगों के लिए बिजली सुरक्षित रूप से और कुशलता से नीचे चली जाए।





अपने सबसे बुनियादी स्तर पर,1000kVA ड्राई टाइप ट्रांसफार्मरफैराडे के विद्युत चुम्बकीय प्रेरण के नियम के आधार पर संचालित होता है। जब एक प्रत्यावर्ती धारा (एसी) प्राथमिक वाइंडिंग से प्रवाहित होती है, तो यह लेमिनेटेड सिलिकॉन स्टील कोर में एक अलग चुंबकीय प्रवाह बनाती है। यह प्रवाह तब से होकर गुजरता हैशुष्क कोर ट्रांसफार्मरऔर द्वितीयक वाइंडिंग में वोल्टेज प्रेरित करता है।



"तीन{0}}चरण" पहलू कोर के चारों ओर व्यवस्थित प्राथमिक और माध्यमिक वाइंडिंग्स के तीन सेटों को संदर्भित करता है। में एकतीन -चरण कास्ट राल ट्रांसफार्मर, इन चरणों को 120 डिग्री तक विस्थापित किया जाता है, जिससे एक संतुलित और निरंतर बिजली प्रवाह प्रदान होता है जो ऊंची इमारतों और डेटा केंद्रों में पाए जाने वाले भारी {{1} मोटर्स और संवेदनशील सर्वर के लिए आवश्यक है। इन वाइंडिंग्स के टर्न अनुपात की सटीकता से इंजीनियरिंग करके, जीएनईई न्यूनतम ऊर्जा विचलन के साथ एक सटीक वोल्टेज आउटपुट सुनिश्चित करता है।

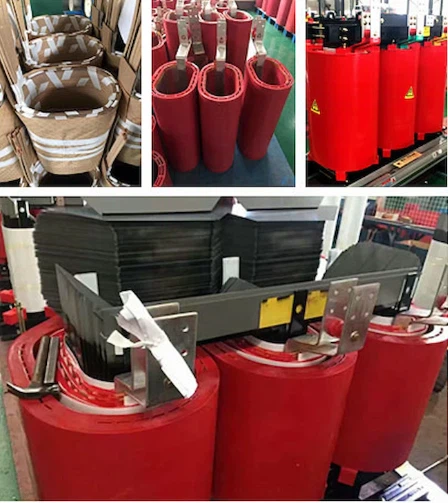

कास्ट रेजिन पावर ट्रांसफार्मर की कोर, एचवी वाइंडिंग्स और एलवी वाइंडिंग्स।





ए की परिभाषित विशेषताओं में से एककास्ट कॉइल ड्राई टाइप ट्रांसफार्मरतरल शीतलक की अनुपस्थिति है. हमारे कारखाने में, हम एक वैक्यूम कास्टिंग प्रक्रिया का उपयोग करते हैं जहां उच्च -वोल्टेज वाइंडिंग पूरी तरह से एपॉक्सी राल में समाहित होती हैं। यह एक बनाता हैकास्ट रेज़िन प्रकार ट्रांसफार्मरयह तेल से भरी इकाइयों द्वारा सामना की जाने वाली "सांस लेने" की समस्याओं के प्रति अप्रभावी है।



विद्युत चुम्बकीय स्थिरता:रेज़िन वाइंडिंग को एक कठोर संरचना में रखता है, जिससे यांत्रिक कंपन को रोका जा सकता है जो समय के साथ शोर और घिसाव का कारण बनता है।



ढांकता हुआ ताकत:एपॉक्सी बेहतर इन्सुलेशन प्रदान करता है, जिससे इसकी अनुमति मिलती हैइनडोर तीन-चरण ट्रांसफार्मरअधिक कॉम्पैक्ट फ़्रेम में उच्च वोल्टेज को संभालने के लिए।



गर्मी लंपटता:यद्यपि यह एक "शुष्क" प्रणाली है,कास्ट रेज़िन पावर ट्रांसफार्मरकोर से गर्मी को कुशलतापूर्वक दूर ले जाने के लिए प्राकृतिक संवहन (एएन) या मजबूर वायु (एएफ) को ठंडा करने की अनुमति देने के लिए कॉइल्स के बीच वायु नलिकाओं का उपयोग करता है।





दक्षता जीएनईई के डिजाइन दर्शन की आधारशिला है। एकम हानि वाला सूखा-प्रकार का ट्रांसफार्मरदो प्रकार की ऊर्जा हानि को संबोधित करके उच्च दक्षता प्राप्त करता है: लौह हानि और तांबे की हानि।



लौह हानि (नहीं{{0%)भार हानि):में उच्च{{0}गुणवत्ता वाले ग्रेन-ओरिएंटेड सिलिकॉन स्टील का उपयोग करकेशुष्क कोर ट्रांसफार्मर, हम कोर के भीतर ही हिस्टैरिसीस और एड़ी धाराओं के माध्यम से खोई हुई ऊर्जा को कम करते हैं।



तांबे की हानि (भार हानि):वाइंडिंग्स के लिए उच्च -शुद्धता वाले इलेक्ट्रोलाइटिक तांबे या एल्यूमीनियम का उपयोग करके, हमाराकास्ट राल वितरण ट्रांसफार्मरप्रतिरोध को कम करता है, यह सुनिश्चित करता है कि अधिक बिजली आपके उपकरण तक पहुंचती है और गर्मी के रूप में कम बर्बाद होती है।



घाटे को कम करने पर हमारा यही फोकस हैशुष्क वितरण ट्रांसफार्मरLEED प्रमाणित भवनों और हरित डेटा केंद्रों के लिए पसंदीदा विकल्प है जहां प्रत्येक किलोवाट मायने रखता है।





अवयव	1000kVA ट्रांसफार्मर में कार्य	सामग्री/विशेषता
चुंबकीय कोर	चुंबकीय प्रवाह के लिए पथ प्रदान करता है	ठंडा {{0}रोल्ड ग्रेन{{1}ओरिएंटेड सिलिकॉन स्टील
एचवी वाइंडिंग	ग्रिड से उच्च वोल्टेज प्राप्त होता है	वैक्यूम -कास्ट एपॉक्सी रेज़िन एनकैप्सुलेटेड
एलवी वाइंडिंग	लोड पर चरणबद्ध {{0}डाउन वोल्टेज वितरित करता है	उच्च -चालकता तांबा/एल्यूमीनियम पन्नी
इन्सुलेशन प्रणाली	विद्युत उत्पन्न होने से रोकता है	श्रेणी एफ या एच गैर - ज्वलनशील सामग्री
तापमान नियंत्रक	वास्तविक समय कॉइल हीट पर नज़र रखता है	डिजिटल डिस्प्ले के साथ PT100 सेंसर





के कार्य सिद्धांतड्राई कास्ट रेज़िन ट्रांसफार्मरघनी आबादी वाले क्षेत्रों के लिए उन्हें स्वाभाविक रूप से सुरक्षित बनाता है। चूंकि इन्सुलेशन ठोस और गैर-विषाक्त है, इसलिए तेल रिसाव से भूजल प्रदूषित होने या बेसमेंट या छत पर स्थापित स्थापना में आग लगने का खतरा शून्य है।



इसके अलावा,कास्ट राल वितरण ट्रांसफार्मर"थर्मल शॉक" को संभालने के लिए डिज़ाइन किया गया है। इसका मतलब यह है कि जब कोई अस्पताल अचानक एमआरआई मशीन जैसे उच्च {{1}ड्रॉ उपकरण को चालू कर देता है, तो ट्रांसफार्मर इन्सुलेशन क्रैकिंग के बिना तेजी से तापमान वृद्धि को संभाल सकता है {{2}जो कम गुणवत्ता वाली इकाइयों में एक सामान्य विफलता बिंदु है।





के कार्य सिद्धांत को समझना1000kVA ड्राई टाइप ट्रांसफार्मरइससे पता चलता है कि यह आधुनिक विद्युत अवसंरचना का हृदय क्यों है। की परिशुद्धता सेशुष्क कोर ट्रांसफार्मरके स्थायित्व के लिएकास्ट रेज़िन प्रकार ट्रांसफार्मरसमाप्त, जीएनईई सुनिश्चित करता है कि प्रत्येक घटक प्रदर्शन के लिए अनुकूलित है।



अनुभवी के रूप मेंकास्ट रेज़िन ड्राई टाइप ट्रांसफार्मर निर्माता, हम आपको प्रदान करने के लिए सैद्धांतिक भौतिकी को व्यावहारिक इंजीनियरिंग के साथ जोड़ते हैंकम हानि वाला सूखा-प्रकार का ट्रांसफार्मरजो समय की कसौटी पर खरा उतरता है।

एक उद्धरण का अनुरोध करें



क्या आप अपने अगले प्रोजेक्ट के लिए एक विश्वसनीय तीन{0}}फेज ड्राई-प्रकार के ट्रांसफार्मर की तलाश कर रहे हैं?

[अभी जांच भेजें]हमारी तकनीकी टीम से बात करने के लिए। चाहे आपको किसी मानक की आवश्यकता होशुष्क वितरण ट्रांसफार्मरया एक कस्टम {{0}इंजीनियर्डकास्ट कॉइल ड्राई टाइप ट्रांसफार्मर, GNEE के पास आपकी साइट पर सीधे सही समाधान पहुंचाने की फ़ैक्टरी क्षमता और विशेषज्ञता है।



तेल में डूबे ट्रांसफार्मर में तेल की प्राथमिक भूमिका क्या है?

तेल में डूबे ट्रांसफार्मर में तेल दोहरे कार्य करता है: इन्सुलेशन और शीतलन। यह विद्युत रिसाव को रोकने के लिए एक अवरोधक के रूप में कार्य करता है और उत्पन्न गर्मी को नष्ट करता है, जिससे अधिक गर्मी और संभावित विद्युत दोषों को रोका जा सकता है।



ढांकता हुआ शक्ति परीक्षण कितनी बार आयोजित किया जाना चाहिए?

इष्टतम ट्रांसफार्मर प्रदर्शन को बनाए रखने के लिए परिचालन स्थितियों के अनुरूप ढांकता हुआ शक्ति परीक्षण आम तौर पर सालाना या निर्माता द्वारा सलाह के अनुसार अनुशंसित किया जाता है।



ट्रांसफार्मर के रखरखाव के लिए तेल के स्तर की निगरानी क्यों आवश्यक है?

तेल के स्तर की निगरानी करना महत्वपूर्ण है क्योंकि कम तेल के स्तर से अधिक गर्मी हो सकती है और इन्सुलेशन क्षमता कम हो सकती है, जिससे विद्युत दोषों का खतरा बढ़ सकता है।



कौन से उपाय ट्रांसफार्मर में थर्मल ओवरलोड को रोक सकते हैं?

थर्मल ओवरलोड के लिए निवारक उपायों में लोड वितरण को अनुकूलित करना, उन्नत शीतलन तकनीकों को नियोजित करना और आवश्यक होने पर त्वरित सुधारात्मक कार्रवाइयों के साथ निरंतर तापमान की निगरानी करना शामिल है।



थर्मल इमेजिंग ट्रांसफार्मर के रखरखाव में कैसे मदद कर सकती है?

थर्मल इमेजिंग हॉटस्पॉट की पहचान करने के लिए इन्फ्रारेड छवियों को कैप्चर करती है जो विद्युत मुद्दों या संभावित घटक विफलताओं का संकेत दे सकती हैं, जिससे शीघ्र हस्तक्षेप और बड़ी विफलताओं की रोकथाम की अनुमति मिलती है।



कौन सी चीज़ तेल ट्रांसफार्मर को शुष्क - प्रकार के विकल्पों से अधिक कुशल बनाती है

तेल ट्रांसफार्मर इकाइयाँ उन्नत शीतलन क्षमताओं के माध्यम से बेहतर दक्षता प्राप्त करती हैं जो उच्च शक्ति घनत्व और कम नुकसान को सक्षम करती हैं। तरल इन्सुलेशन हवा की तुलना में बेहतर तापीय चालकता प्रदान करता है, जिससे बेहतर विद्युत प्रदर्शन के साथ अधिक कॉम्पैक्ट डिजाइन की अनुमति मिलती है। आधुनिक तेल ट्रांसफार्मर डिज़ाइन आम तौर पर 99% से अधिक दक्षता रेटिंग प्राप्त करते हैं, जबकि तुलनीय सूखी - प्रकार की इकाइयों में थर्मल सीमाओं और डिज़ाइन बाधाओं के कारण दक्षता रेटिंग कई प्रतिशत अंक कम हो सकती है।
