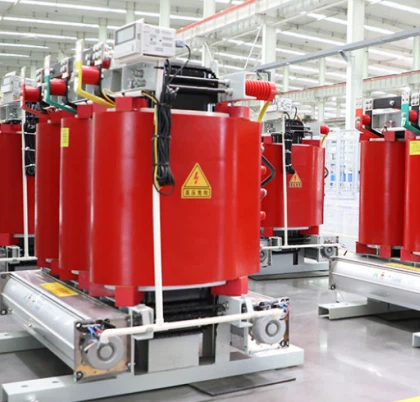

SCB18-2000/10 ड्राई-टाइप ट्रांसफार्मर को डिकोड करना

बिजली वितरण, भवन निर्माण बिजली आपूर्ति और औद्योगिक परियोजनाओं में, कोडएससीबी18-2000/10अक्सर विनिर्देश शीट पर दिखाई देता है। यह आज बाजार में सबसे लोकप्रिय शुष्क - प्रकार के ट्रांसफार्मर में से एक का प्रतिनिधित्व करता है - ऊर्जा दक्षता, सुरक्षा और विश्वसनीयता को संतुलित करता है।



फिर भी कई विद्युत पेशेवर प्रत्येक अक्षर और संख्या की व्याख्या करने में पूरी तरह आश्वस्त नहीं हैं। यह आलेख SCB18-2000/10 को चरण दर चरण तोड़ता है और बेहतर चयन निर्णयों के लिए व्यावहारिक पृष्ठभूमि प्रदान करता है।



2000kVA ड्राई-प्रकार के ट्रांसफार्मर के बारे में अधिक जानने के लिए क्लिक करें





✅ S: तीन {{0}चरण यह एक तीन -चरण ट्रांसफार्मर को इंगित करता है, जो वर्तमान विद्युत पारेषण और वितरण प्रणाली में मुख्यधारा विन्यास है। यह उच्च स्थिरता वाले अधिकांश औद्योगिक और भवन बिजली वितरण परिदृश्यों पर लागू होता है।



✅ C: एपॉक्सी रेज़िन कास्ट मोल्डिंग यह शुष्क - प्रकार के ट्रांसफार्मर की मुख्य विनिर्माण प्रक्रिया है। वाइंडिंग्स को एकीकृत रूप से एपॉक्सी राल के साथ डाला और ठोस बनाया गया है। इसमें नमी प्रतिरोध, ज्वाला मंदता, अग्निरोधक प्रदर्शन और शून्य प्रदूषण की विशेषताएं हैं। किसी तेल माध्यम की आवश्यकता नहीं है; यह सुरक्षित और पर्यावरण के अनुकूल है, और इसे सीधे घर के अंदर और बेसमेंट जैसे बंद स्थानों में स्थापित किया जा सकता है।



✅ B: कॉपर फ़ॉइल वाइंडिंग वाइंडिंग उत्पादन के लिए उच्च गुणवत्ता वाली कॉपर फ़ॉइल अपनाई जाती है। पारंपरिक तांबे के तार वाइंडिंग की तुलना में, यह अधिक कॉम्पैक्ट वाइंडिंग संरचना के साथ बेहतर विद्युत चालकता और कम भार हानि प्रदान करता है। इसके ताप अपव्यय प्रदर्शन और यांत्रिक शक्ति में काफी सुधार हुआ है, जिससे अधिक ऊर्जा की बचत और टिकाऊ संचालन संभव हो सका है।



✅ 18: डिज़ाइन सीरियल नंबर यह ट्रांसफार्मर के तकनीकी पुनरावृत्ति संस्करण संख्या के लिए है। संख्या जितनी बड़ी होगी, उत्पाद का तकनीकी स्तर, ऊर्जा-बचत प्रदर्शन और विनिर्माण प्रक्रिया उतनी ही अधिक उन्नत होगी। SCB18 उच्च ऊर्जा दक्षता ग्रेड वाला एक नया {{4}पीढ़ी कम नुकसान वाला शुष्क{{6}प्रकार का ट्रांसफार्मर है।



✅ 2000: रेटेड क्षमता रेटेड क्षमता 2000kVA है, जो सीधे ट्रांसफार्मर की भार वहन क्षमता निर्धारित करती है। यह मध्यम और छोटे कारखानों, ऊंची इमारतों, वाणिज्यिक परिसरों, आवासीय समुदायों और अन्य परिदृश्यों की बिजली भार मांगों को पूरा कर सकता है।



✅ 10: उच्च {{0}वोल्टेज साइड रेटेड वोल्टेज उच्च {{1}वोल्टेज पक्ष का रेटेड वोल्टेज 10kV है, जो चीन की मुख्यधारा 10kV वितरण नेटवर्क प्रणाली से पूरी तरह मेल खाता है और शहरी {{4}ग्रामीण बिजली वितरण और औद्योगिक बिजली आपूर्ति के लिए सबसे अधिक इस्तेमाल किया जाने वाला वोल्टेज स्तर है।





कई इंजीनियर केवल प्रकार कोड निर्दिष्ट करते हैं। संपूर्ण, सुरक्षित चयन के लिए, यह भी सत्यापित करें:



इन्सुलेशन वर्ग और तापमान वृद्धि सीमा
एससीबी18 आमतौर पर क्लास एच (180 डिग्री) या क्लास सी (220 डिग्री) इन्सुलेशन का उपयोग करता है। लेकिन तापमान वृद्धि की सीमा स्पष्ट रूप से बताई जानी चाहिए: सामान्य मान 100K (कक्षा F) या 120K (कक्षा H) हैं। ऊर्जा-कुशल परियोजनाओं के लिए, जोर दें100K वृद्धि + ग्रेड 1 दक्षता.



संलग्नक सुरक्षा (आईपी रेटिंग)

• इनडोर, स्वच्छ वातावरण → संलग्नक वैकल्पिक
• Basements or risk of contact → IP20 (solid objects >12 मिमी)
• बाहरी या धूल भरा/आर्द्र → IP23 (पानी का स्प्रे) या उच्चतर

याद रखें: बाड़े गर्मी अपव्यय को कम करते हैं - व्युत्पन्न या मजबूर वेंटिलेशन की आवश्यकता हो सकती है।



तापमान नियंत्रक एवं पंखा शीतलक
शुष्क प्रकार के ट्रांसफार्मर एक मानक थर्मोस्टेट (उदाहरण के लिए, बीडब्ल्यूडीके श्रृंखला) और नीचे लगे पंखे के साथ आते हैं। फोर्स्ड एयर कूलिंग (एएफ) अल्पकालिक अधिभार क्षमता को 30-50% तक बढ़ा सकता है, लेकिन दीर्घकालिक उपयोग के लिए पंखे के जीवनकाल और शोर के स्तर की जांच की आवश्यकता होती है।



वेक्टर समूह
सामान्य विकल्प:Dyn11(डेल्टा प्राइमरी, न्यूट्रल के साथ स्टार सेकेंडरी) - असंतुलित भार के लिए उत्कृष्ट।
कुछ विशिष्टताएँ Yyn0 मांगती हैं, लेकिन यह हैसिफारिश नहीं की गईजब महत्वपूर्ण एकल-चरण भार मौजूद हो।

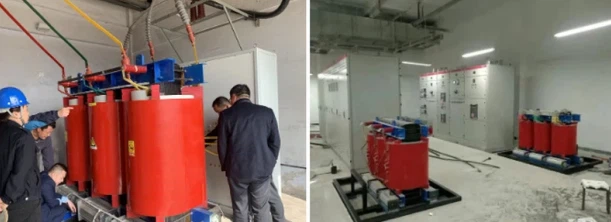

परियोजना प्रकार	अनुशंसित?	मुख्य कारण
ऊँची-ऊँची कार्यालय इमारतें	✅ हाँ	अग्नि सुरक्षा, विद्युत शाफ्ट या बेसमेंट में रखी जा सकती है
बड़े शॉपिंग मॉल/अस्पताल	✅ पुरजोर अनुशंसा की गई	कम शोर, पर्यावरण के अनुकूल, अप्राप्य संचालन के लिए सुरक्षित
डेटा सेंटर (प्रारंभिक मॉड्यूल)	✅ वैकल्पिक	2000 केवीए ~800-1200 किलोवाट आईटी लोड का समर्थन करता है
औद्योगिक पार्क सबस्टेशन	✅ मुख्यधारा की पसंद	उच्च दक्षता → महत्वपूर्ण दीर्घकालिक बिजली बचत
पवन/सौर स्किड-माउंट सबस्टेशन	❌ अनुशंसित नहीं	बाहरी/संक्षारक वातावरण - तेल से भरा या विशेष रूप से लेपित सूखा प्रकार आवश्यक है
अस्थायी निर्माण शक्ति	❌ अनुशंसित नहीं	उच्च लागत, धूल के प्रति संवेदनशील





SCB18-2000/10=तीन चरण + कास्ट रेज़िन + कॉपर फ़ॉइल वाइंडिंग {{4}वीं पीढ़ी की उच्च दक्षता + 2000 केवीए + 10 केवी उच्च वोल्टेज पक्ष
यह एक हैअग्नि-सुरक्षित, ऊर्जा-कुशल, कॉम्पैक्ट ड्राई-टाइप ट्रांसफार्मर- आधुनिक भवन और औद्योगिक बिजली वितरण के लिए आदर्श।

कोड जानना पहला कदम है; प्रत्येक पैरामीटर के पीछे के इंजीनियरिंग तर्क को समझना सुरक्षित, किफायती और उच्च प्रदर्शन वाले ट्रांसफार्मर चयन को सक्षम बनाता है।



यदि आप किसी विशिष्ट प्रोजेक्ट के लिए ट्रांसफार्मर का चयन कर रहे हैं - सिस्टम वोल्टेज, लोड प्रोफ़ाइल और इंस्टॉलेशन वातावरण साझा करें - और हम आगे चर्चा कर सकते हैं।



एक उद्धरण का अनुरोध करें



2000kVA ड्राई-प्रकार का ट्रांसफार्मर क्या है?

एनपीसी इलेक्ट्रिक का 2000kVA ड्राई-टाइप ट्रांसफार्मर हैऔद्योगिक और वाणिज्यिक अनुप्रयोगों की मांग में उच्च दक्षता और विश्वसनीयता के लिए इंजीनियर किया गया. इसमें उन्नत ठोस इन्सुलेशन तकनीक है, जो तेल की आवश्यकता को समाप्त करती है, जो रखरखाव और पर्यावरणीय चिंताओं को कम करती है।



शुष्क प्रकार के ट्रांसफार्मर के लिए अधिकतम भार कितना होता है?

एएनएसआई मानकों के अनुसार, ये ट्रांसफार्मर टिके रह सकते हैंउनके नेमप्लेट का 200% लोड एक -आधे घंटे की अवधि के लिए, 150% लोड एक घंटे के लिए, और 125% लोड चार घंटे के लिए, जब तक कि लगातार 50% लोड ओवरलोड से पहले और उसके बाद आता है। ANSI C57 का उल्लेख करना आवश्यक है।



कौन सा बेहतर है, तेल प्रकार का या शुष्क प्रकार का ट्रांसफार्मर?

तेल में डूबे हुए ट्रांसफार्मर आमतौर पर बाहरी प्रतिष्ठानों और उच्च क्षमता वाले औद्योगिक अनुप्रयोगों के लिए पसंद किए जाते हैं क्योंकि वे बेहतर शीतलन दक्षता, मजबूत अधिभार क्षमता और लंबी सेवा जीवन प्रदान करते हैं। शुष्क प्रकार के ट्रांसफार्मर आमतौर पर इनडोर उपयोग के लिए चुने जाते हैं क्योंकि वे बेहतर अग्नि सुरक्षा, कम पर्यावरणीय जोखिम और सरल रखरखाव प्रदान करते हैं।



2000 केवीए ट्रांसफार्मर का सेवा जीवन क्या है?

उचित परिचालन स्थितियों और नियमित रखरखाव के तहत, एक उच्च गुणवत्ता वाला 2000 केवीए ट्रांसफार्मर 25 से 40 वर्षों तक विश्वसनीय रूप से काम कर सकता है। समय-समय पर निरीक्षण, तेल परीक्षण, तापमान की निगरानी और निवारक रखरखाव ट्रांसफार्मर के जीवनकाल को अधिकतम करने में मदद करते हैं।
