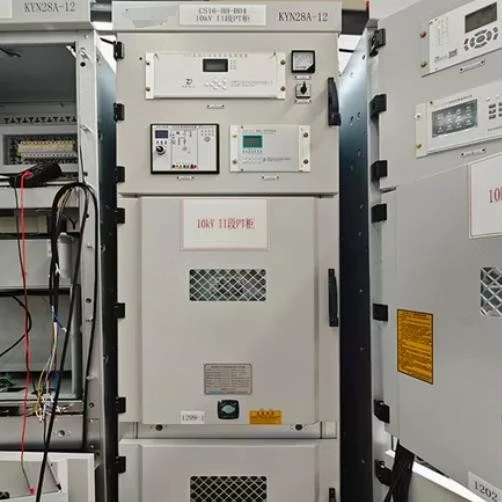

KYN28A-12 इंडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर
प्रश्न हैं? जीएनईई बिक्री प्रतिनिधि अब लाइव चैट के लिए उपलब्ध हैं
ई--मेल भेजें:sales@gneeelectric.com
दूरभाष:+8615824687445
हेनान जीएनईई इलेक्ट्रिक कंपनी लिमिटेड चीन में kyn28a-12 इनडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में निर्मित अनुकूलित kyn28a-12 इनडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। गुणवत्तापूर्ण उत्पाद और उचित मूल्य उपलब्ध हैं।
KYN28A-12 इंडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर क्या है?
KYN28A-12 इनडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर(जिसे GZS1 के रूप में भी नामित किया गया है) एक पूर्ण बिजली वितरण उपकरण है जो 3.6kV से 12kV के रेटेड वोल्टेज के साथ तीन चरण AC 50Hz बिजली प्रणालियों के लिए डिज़ाइन किया गया है। यह धातु के क्लैड निकासी योग्य (हटाने योग्य) स्विचगियर के परिवार से संबंधित है, जहां कोर सर्किट ब्रेकिंग घटक एक चल ठेले पर लगाया जाता है जिसे पूरे बसबार सिस्टम को सक्रिय किए बिना निरीक्षण, रखरखाव या प्रतिस्थापन के लिए कैबिनेट से निकाला जा सकता है।
मध्यम वोल्टेज बिजली वितरण में एक महत्वपूर्ण घटक के रूप में, KYN28A 12 स्विचगियर विद्युत सर्किट का वास्तविक समय नियंत्रण, सुरक्षा और निगरानी प्रदान करते हुए विद्युत ऊर्जा प्राप्त करने और वितरित करने का दोहरा कार्य करता है। इसे बिजली संयंत्रों, औद्योगिक और खनन उद्यमों, माध्यमिक सबस्टेशनों और उच्च-वोल्टेज जनरेटर आउटलेट के रूप में व्यापक रूप से तैनात किया गया है।
रेटेड वोल्टेज
12kV
अधिकतम धारा
3150A
तोड़ने की क्षमता
50kA
सुरक्षा
IP4X
आवृत्ति
50 हर्ट्ज
मॉडल और अर्थ
"केवाईएन" पदनाम स्विचगियर के लिए चीनी राष्ट्रीय मानक नामकरण परंपरा का अनुसरण करता है:K(धातु-संलग्न),Y(चल/निकासी योग्य ठेला),N(इनडोर). प्रत्यय "28ए" डिज़ाइन श्रृंखला संख्या को इंगित करता है, और "12" केवी में अधिकतम रेटेड वोल्टेज को दर्शाता है।
क्या आपको अपने प्रोजेक्ट के लिए कस्टम KYN28A-12 कॉन्फ़िगरेशन की आवश्यकता है?
हमारे इंजीनियर आपकी सटीक आवश्यकताओं के अनुसार रेटेड करंट, ब्रेकिंग क्षमता, सुरक्षा योजना और सहायक घटकों को तैयार कर सकते हैं।
KYN28A-12 स्विचगियर की मुख्य तकनीकी विशिष्टताएँ
KYN28A-12 स्विचगियर को विभिन्न परिचालन स्थितियों में मजबूत प्रदर्शन देने के लिए इंजीनियर किया गया है। नीचे इसके मुख्य तकनीकी मापदंडों का व्यापक विवरण दिया गया है।
स्विचगियर मुख्य तकनीकी पैरामीटर
| पैरामीटर | तकनीकी डाटा |
|---|---|
| रेटेड वोल्टेज (केवी) | 3.6 / 7.2 / 12 |
| रेटेड पावर फ्रीक्वेंसी सहन वोल्टेज - 1मिनट (केवी) | 42 |
| रेटेड बिजली आवेग प्रतिरोध वोल्टेज (केवी) | 75 |
| रेटेड आवृत्ति (हर्ट्ज) | 50 |
| रेटेड वर्तमान (ए) | 630, 1250, 1600, 2000, 2500, 3150 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (kA) | 16, 25, 31.5, 40, 50 |
| रेटेड कम समय के लिए {{0}समय तक करंट झेलने के लिए - 4s (kA) | 16, 25, 31.5, 40, 50 |
| रेटेड पीक झेलने वाला करंट (केए) | 40, 63, 80, 100, 125 |
| रेटेड शॉर्ट -सर्किट मेकिंग करंट - पीक (केए) | 40, 63, 80, 100, 125 |
| सुरक्षा स्तर | संलग्नक: IP4X; ब्रेकर डिब्बे का दरवाज़ा खुला: IP2X |
वैक्यूम सर्किट ब्रेकर पैरामीटर्स (VS1 / VD4)
| पैरामीटर | तकनीकी डाटा |
|---|---|
| रेटेड वोल्टेज (केवी) | 12 |
| रेटेड ऑपरेटिंग करंट (ए) | 630, 1250, 1600, 2000, 2500, 3150 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (kA) | 16, 25, 31.5, 40, 50 |
| रेटेड शॉर्ट -सर्किट मेकिंग करंट - पीक (केए) | 40, 63, 80, 100, 125 |
| रेटेड कम समय के लिए {{0}समय तक करंट झेलने के लिए - 4s (kA) | 16, 25, 31.5, 40, 50 |
| यांत्रिक जीवन (संचालन) | 10,000 |
त्वरित चयन संदर्भ
1000 मीटर से कम या इसके बराबर ऊंचाई पर परियोजनाओं के लिए, रेटेड करंट 1250A से कम या उसके बराबर और रेटेड ब्रेकिंग करंट 31.5kA से कम या उसके बराबर, मानक KYN28A-12 कॉन्फ़िगरेशन आमतौर पर पर्याप्त है। अधिक ऊंचाई या वर्तमान रेटिंग के लिए व्युत्पन्न परामर्श की आवश्यकता होती है
संरचनात्मक डिज़ाइन: चार -कम्पार्टमेंट बख्तरबंद विन्यास
KYN28A-12 स्विचगियर कैबिनेट को चार स्वतंत्र डिब्बों में विभाजित करने वाले ग्राउंडेड धातु विभाजन के साथ एक खंडित बख्तरबंद डिजाइन का उपयोग करता है। यह कंपार्टमेंटलाइज्ड आर्किटेक्चर परिचालन सुरक्षा के लिए मौलिक है - यह सुनिश्चित करता है कि एक कंपार्टमेंट में खराबी आस-पास के क्षेत्रों में नहीं फैलती है, जिससे उपकरण और कर्मियों दोनों की सुरक्षा होती है।
कैबिनेट कम्पार्टमेंट लेआउट
ए. बसबार कम्पार्टमेंट
घरों के मुख्य और शाखा बसबार बोल्ट के माध्यम से स्थिर संपर्क बक्सों से जुड़े हुए हैं। कैबिनेट विभाजन से गुजरते समय बसबार झाड़ियाँ बसबार को अलग कर देती हैं
बी. सर्किट ब्रेकर ट्रक कम्पार्टमेंट
इसमें निकासी योग्य ठेला (सर्किट ब्रेकर, वीटी, आइसोलेशन, या मीटरिंग प्रकार) शामिल है। पोजिशनिंग उपकरणों के साथ काम करने, परीक्षण करने और अलगाव की स्थिति की विशेषताएं।
सी. केबल कम्पार्टमेंट
वर्तमान ट्रांसफार्मर, अर्थिंग स्विच, सर्ज अरेस्टर और केबल को समायोजित करता है। साइट पर निर्माण सुविधा के लिए एक अलग करने योग्य स्लॉटेड एल्यूमीनियम प्लेट शामिल है।
डी. रिले एवं उपकरण कम्पार्टमेंट
हाउस रिले, मीटर, सिग्नल संकेतक और ऑपरेशन स्विच। शीर्ष पर एक वैकल्पिक छोटा बसबार कक्ष 16 नियंत्रण बसबारों का समर्थन करता है।
कैबिनेट निर्माण सामग्री
कैबिनेट बॉडी आयातित एल्युमीनियम जिंक लेपित स्टील शीट से निर्मित है, जो अतिरिक्त सतह उपचार की आवश्यकता के बिना मजबूत संक्षारण प्रतिरोध प्रदान करती है। उन्नत मल्टी{3}}फोल्डिंग एज तकनीक का उपयोग करके घटकों को उच्च परिशुद्धता वाले सीएनसी उपकरण द्वारा संसाधित किया जाता है। कनेक्शन में रिवेट नट और उच्च शक्ति वाले बोल्ट का उपयोग किया जाता है, जिससे उच्च परिशुद्धता, हल्का निर्माण और उत्कृष्ट संरचनात्मक ताकत मिलती है।
ठेला तंत्र
हैंडकार्ट फ्रेम को सीएनसी मशीन टूल्स द्वारा संसाधित पतली स्टील प्लेटों से बनाया जाता है, फिर रिवेट और वेल्ड किया जाता है। अनुप्रयोग के आधार पर, ठेले को सर्किट ब्रेकर ठेले, वोल्टेज ट्रांसफार्मर ठेले, आइसोलेशन ठेले, या मीटरिंग ठेले के रूप में वर्गीकृत किया जाता है। एक ही विशिष्टता के ठेले पूरी तरह से विनिमेय हैं।
प्रत्येक ठेला कैबिनेट के भीतर तीन परिभाषित स्थानों पर संचालित होता है:
- कार्य संबंधी स्थिति- सर्किट ब्रेकर पूरी तरह से लगा हुआ है और मुख्य सर्किट से जुड़ा हुआ है।
- परीक्षण स्थिति- सर्किट ब्रेकर को मुख्य सर्किट से विद्युत रूप से अलग किया जाता है लेकिन माध्यमिक नियंत्रण सर्किट परीक्षण के लिए जुड़े रहते हैं।
- अलगाव/वापस ली गई स्थिति- निरीक्षण या रखरखाव के लिए ठेला पूरी तरह से हटा लिया गया है।
निश्चित नहीं हैं कि कौन सा कम्पार्टमेंट कॉन्फ़िगरेशन आपके सबस्टेशन लेआउट में फिट बैठता है?
हमें अपना एकल लाइन आरेख भेजें और हम इष्टतम KYN28A -12 व्यवस्था की अनुशंसा करेंगे - निःशुल्क।
KYN28A-12 के लिए परिचालन वातावरण और स्थापना शर्तें
KYN28A-12 स्विचगियर को निम्नलिखित पर्यावरणीय परिस्थितियों में इनडोर स्थापना के लिए डिज़ाइन किया गया है। इन शर्तों का अनुपालन इष्टतम प्रदर्शन, दीर्घायु और सुरक्षा सुनिश्चित करता है।
| पर्यावरण पैरामीटर | मांग |
|---|---|
| आसपास की हवा का तापमान | ऊपरी सीमा: +40 डिग्री ; निचली सीमा: -10 डिग्री (कुछ मॉडल: -15 डिग्री) |
| ऊंचाई | समुद्र तल से 1000 मीटर से कम या उसके बराबर |
| सापेक्षिक आर्द्रता | दैनिक औसत 95% से कम या उसके बराबर; मासिक औसत 90% से कम या उसके बराबर |
| दैनिक औसत वाष्प दबाव | 2.2 केपीए से कम या उसके बराबर |
| मासिक औसत वाष्प दबाव | 1.8 kPa से कम या इसके बराबर |
| भूकंप की तीव्रता | परिमाण 8 से कम या उसके बराबर |
| वायु प्रदूषण | कोई संक्षारक या ज्वलनशील गैसें नहीं, कोई जलवाष्प नहीं, कोई गंभीर प्रदूषण नहीं |
| कंपन | बार-बार होने वाला तीव्र कंपन नहीं |
मानक स्थितियों से परे?
मानक पर्यावरणीय मापदंडों (उच्च ऊंचाई, अत्यधिक तापमान, भारी प्रदूषण) से अधिक की स्थापना के लिए, अनुकूलित KYN28A-12 कॉन्फ़िगरेशन उन्नत इन्सुलेशन, विशेष कोटिंग्स और व्युत्पन्न विशिष्टताओं के साथ उपलब्ध हैं।
हमारी इंजीनियरिंग टीम के साथ अपने प्रोजेक्ट की स्थितियों पर चर्चा करें।
विद्युत वितरण प्रणालियों में KYN28A-12 के अनुप्रयोग
KYN28A-12 इनडोर एसी मेटल आर्मर्ड मूवेबल स्विचगियर एक बहुमुखी बिजली वितरण उपकरण है जो विद्युत बुनियादी ढांचे के व्यापक स्पेक्ट्रम में तैनात किया गया है। इसकी विश्वसनीयता, सुरक्षा सुविधाएँ और व्यापक सुरक्षा क्षमताएं इसे इसके लिए उपयुक्त बनाती हैं:
बिजली संयंत्रों
बिजली पारेषण, सहायक वितरण और जनरेटर आउटलेट सुरक्षा के लिए छोटे और मध्यम आकार के जनरेटर स्टेशनों में उपयोग किया जाता है।
औद्योगिक एवं खनन उद्यम
मांग भार विशेषताओं के साथ कारखानों, खदानों और भारी औद्योगिक सुविधाओं में बिजली वितरण और मोटर नियंत्रण।
माध्यमिक सबस्टेशन
विद्युत प्रणाली सबस्टेशनों में बिजली प्राप्त करना और संचरण करना, प्राथमिक वितरण स्विचगियर के रूप में कार्य करना।
हाई-वोल्टेज मोटर स्टार्टिंग
पंप, कंप्रेसर और कन्वेयर जैसी औद्योगिक प्रक्रियाओं में बड़े उच्च वोल्टेज मोटर्स की शुरुआत और सुरक्षा।
वाणिज्यिक भवन
बड़े वाणिज्यिक परिसरों, डेटा केंद्रों और अस्पताल बैकअप पावर सिस्टम में मध्यम -वोल्टेज वितरण।
नवीकरणीय ऊर्जा
ग्रिड में सौर फार्मों और पवन ऊर्जा प्रणालियों का एकीकरण, उत्पादन फीडरों के लिए स्विचिंग और सुरक्षा प्रदान करना।
स्विचगियर एक उच्च वोल्टेज जनरेटर आउटलेट स्विचगियर या एक बड़े धातु संलग्न इंटरप्टर स्विचगियर सिस्टम के हिस्से के रूप में स्वतंत्र रूप से कार्य कर सकता है। एकल बसबार या एकल बसबार खंडित सिस्टम के साथ कॉन्फ़िगर करने की इसकी क्षमता नए इंस्टॉलेशन और सिस्टम विस्तार दोनों के लिए लचीलापन प्रदान करती है।
KYN28A-12 बनाम KYN28-12: मुख्य अंतर और चयन गाइड
खरीदार अक्सर बाजार में KYN28A-12 और KYN28-12 दोनों पदनामों का सामना करते हैं। अंतरों को समझने से आपके प्रोजेक्ट के लिए सही उत्पाद चयन सुनिश्चित करने में मदद मिलती है।
| विशेषता | KYN28A-12 | KYN28-12 |
|---|---|---|
| पद का नाम | "ए" एक अद्यतन/बेहतर डिज़ाइन संस्करण को इंगित करता है | मूल डिज़ाइन श्रृंखला |
| वैकल्पिक नाम | इसे GZS1 के नाम से भी जाना जाता है | मानक KYN28 पदनाम |
| कैबिनेट निर्माण | एल्युमीनियम {{0}जिंक लेपित स्टील, मल्टी {{1}फोल्डिंग एज तकनीक | मानक गैल्वेनाइज्ड स्टील निर्माण |
| रेटेड वोल्टेज | 3.6 / 7.2 / 12 के.वी | 3.6 / 7.2 / 12 के.वी |
| अधिकतम रेटेड करंट | 3150ए तक (कुछ मॉडल: 4000ए) | 3150A तक |
| ब्रेकर अनुकूलता | VS1, VD4, ZN63A, ZN65 | वीएस1, वीडी4 |
| मानकों | जीबी3906, आईईसी62271, डीएल404 | जीबी3906, आईईसी60298 |
| संक्षारण प्रतिरोध | उन्नत (एल्यूमीनियम-जिंक कोटिंग के लिए किसी सतह उपचार की आवश्यकता नहीं है) | मानक (अतिरिक्त सतह उपचार की आवश्यकता हो सकती है) |
व्यवहार में, KYN28A-12 अपने बेहतर कैबिनेट निर्माण और व्यापक ब्रेकर अनुकूलता के कारण आधुनिक परियोजनाओं में अधिक सामान्यतः निर्दिष्ट संस्करण है। दोनों वेरिएंट समान मूलभूत चार {{4} कम्पार्टमेंट बख्तरबंद संरचना और पांच-रोकथाम इंटरलॉकिंग दर्शन साझा करते हैं।
अपना KYN28A-12 स्विचगियर कोटेशन आज ही प्राप्त करें
चाहे आपको एकल पैनल या पूर्ण सबस्टेशन लाइनअप की आवश्यकता हो, हमारी टीम आपके प्रोजेक्ट के अनुरूप प्रतिस्पर्धी मूल्य निर्धारण, तकनीकी चित्र और डिलीवरी समयसीमा प्रदान करने के लिए तैयार है।
अक्सर पूछे जाने वाले प्रश्न
जबकि मानक रेटेड वोल्टेज विकल्प 3.6kV, 7.2kV और 12kV हैं, स्विचगियर भारी रूप से इंसुलेटेड है और 12kV तक के उच्चतम ऑपरेटिंग वोल्टेज का सुरक्षित रूप से समर्थन करता है। 1 मिनट की बिजली आवृत्ति झेलने वाला वोल्टेज 42kV है, और बिजली आवेग झेलने वाला वोल्टेज 75kV है, जो पर्याप्त इन्सुलेशन मार्जिन प्रदान करता है।
KYN28A-12 संलग्नक की सुरक्षा वर्ग (आईपी रेटिंग) क्या है?
पूरे बाड़े में IP4X का सुरक्षा स्तर है, जो 1 मिमी से अधिक की ठोस वस्तुओं के खिलाफ सुरक्षा प्रदान करता है। जब सर्किट ब्रेकर कम्पार्टमेंट का दरवाज़ा खोला जाता है, तो उस कम्पार्टमेंट का सुरक्षा स्तर IP2X होता है, जो उंगलियों या इसी तरह की वस्तुओं द्वारा जीवित भागों के संपर्क से बचाता है।
क्या KYN28A-12 स्विचगियर का उपयोग बाहरी स्थापना के लिए किया जा सकता है?
नहीं, KYN28A-12 केवल इनडोर इंस्टालेशन के लिए डिज़ाइन किया गया है। KYN पदनाम में "एन" विशेष रूप से इनडोर उपयोग को इंगित करता है। बाहरी अनुप्रयोगों के लिए, बाहरी प्रकार के धातु-संलग्न स्विचगियर या पूर्वनिर्मित सबस्टेशन बाड़ों पर विचार करें, जो मौसम प्रतिरोधी संरचना के भीतर इनडोर स्विचगियर को रखते हैं।
KYN28A-12 स्विचगियर किन मानकों का अनुपालन करता है?
स्विचगियर GB3906 (3~35kV AC मेटल संलग्न स्विचगियर के लिए चीनी राष्ट्रीय मानक), GB/T11022 (उच्च वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य तकनीकी आवश्यकताएं), IEC62271/IEC60298 (1kV से 52kV रेटेड AC मेटल संलग्न स्विचगियर के लिए अंतर्राष्ट्रीय मानक), और DL404 (इनडोर एसी हाई वोल्टेज स्विचगियर ऑर्डर करने के लिए चीनी बिजली उद्योग मानक)।
KYN28A-12 में प्रयुक्त वैक्यूम सर्किट ब्रेकर का यांत्रिक जीवन क्या है?
KYN28A-12 स्विचगियर में उपयोग किए जाने वाले VS1 और VD4 वैक्यूम सर्किट ब्रेकर का यांत्रिक जीवन 10,000 ऑपरेशन का है। इसका मतलब यह है कि यांत्रिक रखरखाव या घिसे हुए हिस्सों के प्रतिस्थापन की आवश्यकता से पहले ब्रेकर तंत्र को 10,000 बार तक संचालित (खुला-बंद चक्र) किया जा सकता है।
