XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर
प्रश्न हैं? जीएनईई बिक्री प्रतिनिधि अब लाइव चैट के लिए उपलब्ध हैं
ई--मेल भेजें:sales@gneeelectric.com
दूरभाष:+8615824687445
हेनान जीएनईई इलेक्ट्रिक कंपनी लिमिटेड चीन में xgn66-12 फिक्स्ड क्लोज्ड स्विचगियर के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। यदि आप चीन में निर्मित अनुकूलित xgn66-12 फिक्स्ड क्लोज्ड स्विचगियर खरीदने जा रहे हैं, तो हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। गुणवत्तापूर्ण उत्पाद और उचित मूल्य उपलब्ध हैं।
XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर क्या है?
XGN66-12मध्यम वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया एक इनडोर बॉक्स {{0} प्रकार का निश्चित धातु {{1} संलग्न स्विचगियर है। यह एक ही कॉम्पैक्ट बाड़े में विद्युत ऊर्जा प्राप्त करने, वितरित करने, नियंत्रित करने और सुरक्षा के लिए एक संपूर्ण समाधान प्रदान करता है।
XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर 3.6kV, 7.2kV और 12kV तीन-चरण AC 50Hz सिंगल बसबार सिस्टम के लिए विकसित एक नया {{2}पीढ़ी का उच्च{6}वोल्टेज विद्युत उत्पाद है। यह उच्च दुर्घटना दर और पारंपरिक स्विचगियर की बड़ी मात्रा को संबोधित करने के लिए उन्नत अंतरराष्ट्रीय प्रौद्योगिकी को अवशोषित करता है। परिणाम एक कॉम्पैक्ट, विश्वसनीय और सुरक्षित इनडोर स्विचगियर है जो बेहतर प्रदर्शन प्रदान करते हुए पारंपरिक उपकरणों की मात्रा का लगभग 50% ही घेरता है।
स्विचगियर एक वैक्यूम सर्किट ब्रेकर (ZN63-12 / VS1-12), रोटरी डिस्कनेक्टिंग स्विच (GN30-12 और GN19-12C), अर्थिंग स्विच, करंट और वोल्टेज ट्रांसफार्मर और माइक्रोप्रोसेसर-आधारित सुरक्षा रिले को एक एकल धातु-संलग्न फ्रेम में एकीकृत करता है।
XGN66 की मुख्य विशेषताएं - 12 बॉक्स {{2} टाइप फिक्स्ड मेटल-एनक्लोज्ड स्विचगियर
XGN66-12 स्विचगियर सुरक्षित और कुशल मध्यम वोल्टेज वितरण प्रदान करने के लिए कॉम्पैक्ट डिज़ाइन, विश्वसनीय इंटरलॉकिंग और वैक्यूम इंटरप्ट्टर तकनीक को जोड़ता है।
कॉम्पैक्ट बॉक्स-प्रकार संलग्नक
पारंपरिक स्विचगियर की मात्रा केवल 50%। छोटे पदचिह्न और कम ऊंचाई इसे सीमित शहरी सबस्टेशनों, इनडोर वितरण कक्षों और पूर्वनिर्मित सबस्टेशन एकीकरण के लिए आदर्श बनाती है।
एकत्रित संरचना, कोई वेल्डिंग नहीं
क्यूबिकल प्रोफाइल के साथ एक असेंबल संरचना का उपयोग करता है और फास्टनरों द्वारा जुड़े जी {{0} प्रोफाइल - कोई वेल्डिंग नहीं है। सीएनसी छिद्रण और झुकने लचीले विन्यास के लिए रूप, स्थिति और आयाम में उच्च परिशुद्धता सुनिश्चित करते हैं।
विश्वसनीय पांच-प्रूफ़ इंटरलॉकिंग
सर्किट ब्रेकर, डिस्कनेक्टिंग स्विच, अर्थिंग स्विच और पैनल दरवाजे के बीच अनिवार्य यांत्रिक इंटरलॉक निम्नलिखित को रोकते हैं: ब्रेकर गलत संचालन, लोड{{1}वर्तमान स्विचिंग, अर्थिंग लाइव बसबार, अर्थिंग लगे हुए बंद करना, और ऊर्जावान डिब्बों में प्रवेश करना।
वैक्यूम सर्किट ब्रेकर प्रौद्योगिकी
ZN63-12 (VS1-12) वैक्यूम सर्किट ब्रेकर में बिना SF6 गैस या तेल के सीलबंद वैक्यूम इंटरप्टर्स की सुविधा है। कम रखरखाव, लंबा विद्युत जीवन (50 रेटेड शॉर्ट-सर्किट ब्रेकिंग ऑपरेशन), और पर्यावरण के अनुकूल संचालन।
उन्नत रोटरी डिस्कनेक्टिंग स्विच
पिछला ऊपरी हिस्सा GN30-12 रोटरी डिस्कनेक्ट स्विच का उपयोग करता है और निचला हिस्सा GN19-12C डिस्कनेक्ट स्विच का उपयोग करता है, जो लाइव मुख्य बसबार स्थितियों के तहत सर्किट ब्रेकर डिब्बे तक सुरक्षित रखरखाव पहुंच को सक्षम बनाता है।
व्यापक सुरक्षा एवं निगरानी
एकीकृत माइक्रोप्रोसेसर आधारित रिले के माध्यम से ओवरकरंट, शॉर्ट{0}सर्किट, अर्थ फॉल्ट, अंडरवोल्टेज और ओवरवोल्टेज संरक्षण का समर्थन करता है। ऑपरेटर दोषपूर्ण लाइनों को अलग कर सकते हैं और जीवित भागों के संपर्क में आए बिना लोड स्थितियों की निगरानी कर सकते हैं।
फ्रंट-एक्सेस केबल टर्मिनेशन
इनकमिंग और आउटगोइंग केबल कैबिनेट के सामने निचले हिस्से से जुड़ते हैं, जिससे इंस्टॉलेशन, कमीशनिंग और केबल रखरखाव सरल हो जाता है। पैनल -से-पैनल बसबार कनेक्शन सीधे और तेज़ हैं।
अवलोकन विंडो एवं दबाव राहत
दरवाजे पर अवलोकन खिड़कियां आंतरिक घटक कार्य स्थितियों के स्पष्ट दृश्य निरीक्षण की अनुमति देती हैं। आंतरिक आर्क दोष के दौरान व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए सर्किट ब्रेकर कम्पार्टमेंट एक दबाव राहत चैनल से सुसज्जित है
कस्टम XGN66-12 स्विचगियर कॉन्फ़िगरेशन की आवश्यकता है?
हमारे इंजीनियर आपके सबस्टेशन प्रोजेक्ट के लिए सही रेटेड करंट, सुरक्षा योजना और पैनल लेआउट का चयन करने में आपकी मदद करते हैं। 24 घंटे के भीतर एक अनुरूपित कोटेशन प्राप्त करें।

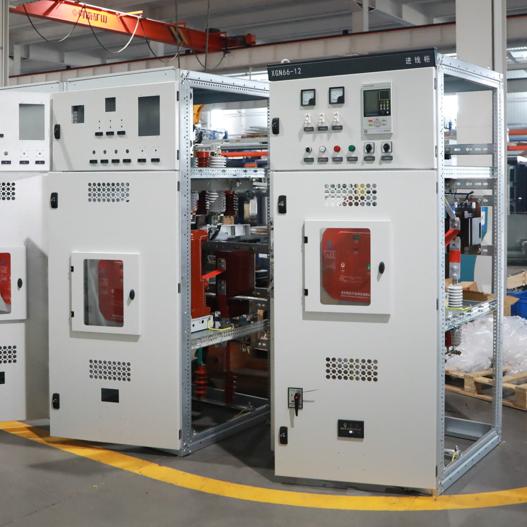

XGN66-12 स्विचगियर संरचना और आंतरिक लेआउट
XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर सुरक्षा अलगाव और रखरखाव पहुंच के लिए चार डिब्बों में विभाजित एक बॉक्स प्रकार की धातु-संलग्न संरचना को अपनाता है।
क्यूबिकल में कई कनेक्शन टुकड़ों द्वारा इकट्ठे किए गए प्रोफाइल और जी - प्रोफाइल शामिल हैं। भागों को सीएनसी पंचिंग मशीनों, सीएनसी झुकने वाली मशीनों और परिष्कृत सीएनसी मशीनिंग केंद्रों द्वारा संसाधित किया जाता है, जिससे फॉर्म, स्थिति और आयाम की उच्च परिशुद्धता सुनिश्चित होती है। यह विनिर्माण दृष्टिकोण विविध ग्राहक आवश्यकताओं को पूरा करने के लिए विभिन्न योजनाओं के लचीले संयोजन को सक्षम बनाता है।
बसबार कम्पार्टमेंट
इसमें मुख्य बसबार और शाखा बसबार कनेक्शन हैं। ऊपरी पिछले भाग में स्थित, चाप दोष रोकथाम के लिए अन्य डिब्बों से अलग।
सर्किट ब्रेकर कम्पार्टमेंट
कैबिनेट के मध्य (निचले भाग) में स्थित है। इसमें ZN63-12 वैक्यूम सर्किट ब्रेकर है। खराबी की स्थिति के दौरान ऑपरेटर की सुरक्षा के लिए दबाव राहत चैनल से सुसज्जित।
मीटरिंग कम्पार्टमेंट
इसमें वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और मापने के उपकरण शामिल हैं। पृथक डिज़ाइन सुरक्षित मीटर अंशांकन और बसबार डी-एनर्जाइजेशन के बिना प्रतिस्थापन की अनुमति देता है।
केबल कम्पार्टमेंट
कैबिनेट के निचले मोर्चे पर फ्रंट -एक्सेस केबल समाप्ति क्षेत्र। सुरक्षित रखरखाव के लिए अर्थिंग स्विच के साथ इनकमिंग और आउटगोइंग केबल कनेक्शन का समर्थन करता है।
मॉडल पदनाम: XGN66-12
- X- बॉक्स-प्रकार संलग्न स्विचगियर (ज़ियानगुई / बॉक्स-प्रकार)
- G- फिक्स्ड माउंटिंग (गुडिंग / फिक्स्ड)
- N- घर के अंदर उपयोग (नई/इनडोर)
- 66- डिज़ाइन अनुक्रम संख्या
- 12- रेटेड वोल्टेज 12केवी
XGN66-12 स्विचगियर तकनीकी विशिष्टताएँ
XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर और इसके एकीकृत ZN63-12 वैक्यूम सर्किट ब्रेकर के लिए पूर्ण तकनीकी पैरामीटर। सभी मान GB3906, DL/T404, और IEC62271-200 मानकों का अनुपालन करते हैं।
स्विचगियर मुख्य तकनीकी पैरामीटर
| पैरामीटर | इकाई | कीमत |
|---|---|---|
| रेटेड वोल्टेज | के.वी | 3.6 / 7.2 / 12 |
| रेटेड आवृत्ति | हर्ट्ज | 50 |
| रेटेड मुख्य बसबार करंट | A | 630, 1250, 1600, 2000, 2500, 3150 |
| रेटेड शाखा बसबार वर्तमान | A | 630, 1250, 1600, 2000, 2500, 3150 |
| रेटेड कम समय में करंट झेलने में लगने वाला समय (4s) | के.ए | 20, 25, 31.5, 40 |
| रेटेड शिखर धारा का सामना करता है | के.ए | 50, 63, 80, 100 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए | 20, 25, 31.5, 40 |
| रेटेड शॉर्ट -सर्किट मेकिंग करंट (पीक) | के.ए | 50, 63, 80, 100 |
| 1-न्यूनतम बिजली आवृत्ति वोल्टेज का सामना करती है (चरण-से-चरण, चरण-से-जमीन) | के.वी | 25, 30, 42 |
| 1-मिनट बिजली आवृत्ति वोल्टेज का सामना करती है (ब्रेकर गैप) | के.वी | 27, 34, 48 |
| रेटेड बिजली का आवेग वोल्टेज का सामना करता है (चरण {{0} से - चरण, चरण {{2} से - जमीन) | के.वी | 40, 60, 75 |
| रेटेड बिजली आवेग वोल्टेज (ब्रेकर गैप) का सामना करता है | के.वी | 46, 70, 85 |
| सुरक्षा वर्ग (परिक्षेत्र) | - | IP2X/IP3X/IP4X |
| स्थापना प्रकार | - | फिक्स्ड माउंटिंग, इनडोर |
| आयाम (डब्ल्यू x डी x एच) | मिमी | 900 x 1000 x 2300 (मानक) |
| पैनल की चौड़ाई के विकल्प | मिमी | 800 / 1000 |
| लागू मानक | - | जीबी3906, डीएल/टी404, आईईसी62271-200 |
ZN63-12 वैक्यूम सर्किट ब्रेकर पैरामीटर
| पैरामीटर | इकाई | कीमत |
|---|---|---|
| रेटेड वोल्टेज | के.वी | 12 |
| वर्तमान मूल्यांकित | A | 630, 1250 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए | 20, 25, 31.5 |
| रेटेड शॉर्ट -सर्किट मेकिंग करंट (पीक) | के.ए | 50, 63, 80 |
| रेटेड कम समय में करंट झेलने में लगने वाला समय (4s) | के.ए | 20, 25, 31.5 |
| रेटेड शिखर धारा का सामना करता है | के.ए | 50, 63, 80 |
| यांत्रिक सहनशक्ति | परिचालन | 10,000 से अधिक या उसके बराबर |
| रेटेड लघु-सर्किट तोड़ने का समय | टाइम्स | 50 |
| रेटेड संचालन अनुक्रम | - | O-0.3s-CO-180s-CO |
| संपर्क स्ट्रोक | मिमी | 11 ± 1 |
| यात्रा के लिए संपर्क करें | मिमी | 4 ± 0.5 |
| इंटरफ़ेज़ केंद्र की दूरी | मिमी | 210 |
| खुलने की गति | m/s | 1.2 ± 0.2 |
| समापन गति | m/s | 0.6 ± 0.2 |
| खुलने का समय | एमएस | 60 से कम या उसके बराबर |
| बंद करने का समय | एमएस | 75 से कम या उसके बराबर |
| तीन-चरण उद्घाटन तुल्यकालन | एमएस | 2 से कम या उसके बराबर |
| लूप प्रतिरोध | µΩ | 45 से कम या उसके बराबर |
परिचालन पर्यावरण की स्थितियाँ
| स्थिति | मांग |
|---|---|
| परिवेश का तापमान | -25 डिग्री से +40 डिग्री (24 घंटे का औसत +35 डिग्री से कम या उसके बराबर) |
| सापेक्षिक आर्द्रता | दैनिक औसत 95% से कम या उसके बराबर, मासिक औसत 90% से कम या उसके बराबर |
| ऊंचाई | 1000 मीटर से कम या उसके बराबर (अधिक ऊंचाई के लिए निर्माता से परामर्श लें) |
| क्षैतिज झुकाव | 3 डिग्री से कम या उसके बराबर |
| भूकंपीय तीव्रता | 8 डिग्री से कम या उसके बराबर |
| पर्यावरणीय प्रतिबंध | कोई आग, विस्फोट, भारी प्रदूषण, रासायनिक संक्षारण, या गंभीर कंपन/झटका नहीं |
XGN66-12 इंडोर फिक्स्ड-टाइप स्विचगियर के अनुप्रयोग
नियंत्रण, सुरक्षा और निगरानी कार्यों के साथ विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए XGN66-12 स्विचगियर का व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों, औद्योगिक सुविधाओं और वाणिज्यिक भवनों में उपयोग किया जाता है।
- बिजली संयंत्रों:उत्पादन सुविधा सहायक विद्युत वितरण
- सबस्टेशन:प्राथमिक और माध्यमिक वितरण सबस्टेशन
- औद्योगिक एवं खनन:फैक्टरी और खदान से बिजली प्राप्त करना/वितरण करना
- ऊँची-ऊँची इमारतें:वाणिज्यिक भवन एमवी स्विचबोर्ड
- शहरी वितरण:सिटी ग्रिड प्राप्त करना और वितरण
- ग्रामीण ग्रिड:ग्रामीण विद्युत नेटवर्क सुधार परियोजनाएँ
- रिंग नेटवर्क:स्विच स्टेशनों में रिंग मुख्य इकाइयों के साथ संयुक्त
- सार्वजनिक सुविधाएं:स्कूल, अस्पताल, बुनियादी ढांचा परियोजनाएं
- पूर्वनिर्मित सबस्टेशन:कॉम्पैक्ट सबस्टेशन एकीकरण
XGN66-12 स्विचगियर को सीधे रिंग मुख्य इकाइयों के साथ जोड़ा जा सकता है, जिससे यह माध्यमिक सबस्टेशनों और स्विच स्टेशनों के लिए एक उत्कृष्ट उम्मीदवार बन जाता है। इस इंटरऑपरेबिलिटी का मतलब है कि आप एक विक्रेता के पारिस्थितिकी तंत्र में बंद नहीं हैं - आपको मानक रिंग कॉन्फ़िगरेशन के साथ अपने नेटवर्क का विस्तार करने के लचीलेपन को बनाए रखते हुए, जहां आपको इसकी आवश्यकता होती है वहां XGN66-12 गुणवत्ता मिलती है।
XGN66-12 फिक्स्ड मेटल-एनक्लोज्ड स्विचगियर क्यों चुनें?
XGN66-12 बॉक्स-प्रकार के फिक्स्ड स्विचगियर बनाम पारंपरिक निकासी योग्य स्विचगियर की एक तरफ से {{1}एक तरफ तुलना।
| तुलना | XGN66-12 फिक्स्ड स्विचगियर | पारंपरिक निकासी योग्य स्विचगियर |
|---|---|---|
| आयतन | ~50% पारंपरिक (कॉम्पैक्ट) | मानक (बड़ा पदचिह्न) |
| माउन्टिंग का प्रकार | निश्चित, कोई निकासी योग्य गाड़ी नहीं | निकासी योग्य ट्रक |
| परिपथ वियोजक | ZN63-12 वैक्यूम सीबी (सीलबंद इंटरप्रेटर) | ZN63-12 या तेल/SF6 सीबी |
| लागत | निचला (सरल संरचना) | उच्चतर (जटिल तंत्र) |
| रखरखाव | सरल, सामने-पहुँच | ट्रक वापसी की आवश्यकता है |
| आलिंगन करना | पांच-प्रूफ़ मैकेनिकल इंटरलॉक | मानक इंटरलॉक |
| के लिए सर्वोत्तम | फिक्स्ड-लोड सबस्टेशन, वितरण | बार-बार सीबी प्रतिस्थापन आवेदन |
अपना XGN66-12 स्विचगियर कोटेशन आज ही प्राप्त करें
24 घंटे के भीतर त्वरित प्रतिक्रिया। निःशुल्क तकनीकी परामर्श. 630A–3150A रेटेड करंट और 20kA–40kA लघु सर्किट क्षमता के लिए कस्टम कॉन्फ़िगरेशन उपलब्ध हैं।

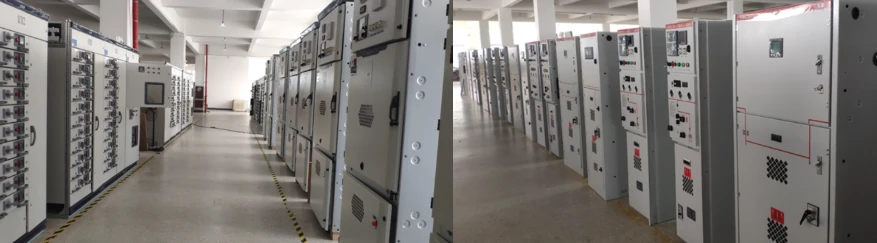

हमारी फ़ैक्टरी
अक्सर पूछे जाने वाले प्रश्न
XGN66-12 स्विचगियर का रेटेड वोल्टेज क्या है?
XGN66-12 फिक्स्ड क्लोज्ड स्विचगियर को 3.6kV, 7.2kV और 12kV तीन-चरण AC 50Hz सिस्टम के लिए रेट किया गया है, जो इसे मध्यम वोल्टेज वितरण अनुप्रयोगों के लिए उपयुक्त बनाता है। यह इस वोल्टेज रेंज में सिंगल बसबार सेगमेंटेशन को आसानी से संभालता है।
XGN66-12 स्विचगियर किन मानकों का अनुपालन करता है?
XGN66-12 स्विचगियर राष्ट्रीय मानक GB3906 ("3–35kV AC मेटल-संलग्न स्विचगियर"), DL/T404 ("इंडोर AC हाई वोल्टेज स्विचगियर ऑर्डर करने के लिए तकनीकी शर्तें"), और अंतर्राष्ट्रीय मानक IEC62271-200 ("1kV से ऊपर और उससे अधिक के रेटेड वोल्टेज के लिए AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर) का अनुपालन करता है। 52kV" सहित)।
XGN66-12 स्विचगियर के आयाम क्या हैं?
मानक XGN66-12 स्विचगियर पैनल आयाम लगभग 900 मिमी (डब्ल्यू) × 1000 मिमी (डी) × 2300 मिमी (एच) हैं, योजना के आधार पर पैनल की चौड़ाई 800 मिमी या 1000 मिमी उपलब्ध है। यह पारंपरिक स्विचगियर की मात्रा का लगभग 50% ही घेरता है।
XGN66-12 में पांच - प्रूफ़ इंटरलॉक फ़ंक्शन क्या है?
पांच-प्रूफ़ इंटरलॉक रोकता है:
(1) सर्किट ब्रेकरों का गलत संचालन, (2) लोड करंट के साथ ब्रेकरों को लोड/डिस्कनेक्ट करना, (3) लाइव बसबार के साथ अर्थिंग स्विच को बंद करना, (4) अर्थिंग स्विच बंद होने पर सर्किट ब्रेकर को बंद करना, और (5) ऊर्जायुक्त डिब्बों में प्रवेश करना। यह IEC62271-200 आवश्यकताओं के अनुपालन में ऑपरेटर और उपकरण सुरक्षा सुनिश्चित करता है।
क्या XGN66-12 स्विचगियर का उपयोग रिंग मुख्य इकाइयों के साथ किया जा सकता है?
हाँ। XGN66-12 को सीधे रिंग मुख्य इकाइयों (आरएमयू) के साथ जोड़ा जा सकता है, जिससे यह माध्यमिक सबस्टेशन और स्विच स्टेशनों के लिए एक उत्कृष्ट उम्मीदवार बन जाता है। यह इंटरऑपरेबिलिटी आपको किसी एकल विक्रेता के पारिस्थितिकी तंत्र में बंद किए बिना नेटवर्क अतिरेक और लोड साझाकरण लचीलापन प्रदान करती है।
XGN66-12 में वैक्यूम सर्किट ब्रेकर का यांत्रिक जीवन क्या है?
XGN66-12 स्विचगियर में ZN63{5}}12 वैक्यूम सर्किट ब्रेकर में 10,000 ऑपरेशन या उससे अधिक का यांत्रिक सहनशक्ति है, जिसमें 50 रेटेड शॉर्ट{10}}सर्किट ब्रेकिंग ऑपरेशन हैं। रेटेड ऑपरेटिंग अनुक्रम O-0.3s-CO-180s-CO है।
